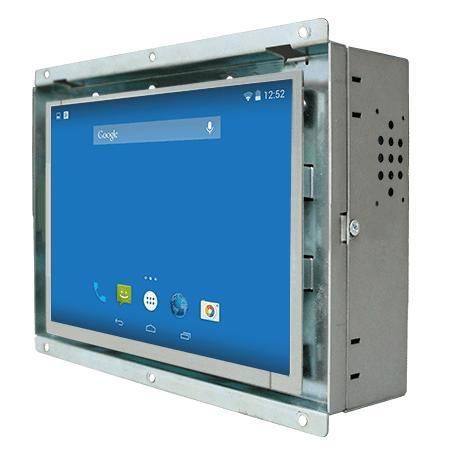

Панельный ПК с резистивным сенсорным экраном R05FA3S-OFD1

TFT LCD5,7"i.MX6 Cortex A9

Обзор
Winmate R05FA3S-OFD1 — это 5,7-дюймовый Open Frame панельный ПК на базе NXP i.MX6 (Dual Core 1,0 GHz; Quad Core опционально). Предназначен для управления станками, промышленной автоматизации и HMI операторов; обеспечивает безвентиляторную работу, встроенную eMMC-память и гибкие варианты крепления для интеграции OEM.

Ключевые характеристики

• 5,7-дюймовый TFT LCD, 640 x 480, 900 nits
• Резистивный сенсор опционально или вариант с защитным стеклом
• Процессор NXP i.MX6 A9 Dual Core 1,0 GHz (Quad Core опция)
• Onboard LPDDR3 1 GB (опция 2 GB) и eMMC 16 GB (опция 32 GB)
• Опциональный PoE PD (IEEE 802.3at)
• Бесшумная конструкция без вентилятора, низкое энергопотребление

Преимущества

• Варианты поверхности: резистивный сенсор или защитное стекло в зависимости от требований оператора.
• Готовность к интеграции: конструкция Open Frame поддерживает задний монтаж, установку в панель и VESA-крепление.
• Расширяемость: слот mPCIe для беспроводных модулей и настраиваемые интерфейсы I/O для промышленных задач.

Сертификации

• CE
• FCC

I/O и расширение

• USB: Mini USB консоль, USB OTG, 1 x USB 2.0 Type-A
• Сериал: 1 x RS-232/422/485 (по умолчанию RS-232)
• LAN: 1 x RJ45 с опциональным PoE (PD, IEEE 802.3at)
• Видео: 1 x Micro HDMI (опционально, поддерживается в Android)
• Память: 1 x слот Micro SD; встроенная eMMC
• Аудио: 2 x динамика
• Расширение: 1 x слот mPCIe (half-size для Wi‑Fi)
• CANBUS: 1 x CANBUS (D-sub9)
• Питание: 12V DC через 2-контактный клеммник

Механика и окружающая среда

• Размеры: 160 x 129.6 x 54 mm
• Вес: примерно 0,7 kg
• Корпус: металлический, конструкция Open-Frame
• Рабочая температура: 0°C до 50°C
• Температура хранения: -10°C до 60°C
• Рабочая влажность: 10% до 90% RH, без конденсации

Комплектация

• Адаптер AC 100–240V → 12V DC (типичный)
• Сетевой кабель
• Винты для крепления VESA

Технические характеристики

• Модель: R05FA3S-OFD1
• Производитель: Winmate
• Процессор: NXP i.MX6 Dual Core 1,0 GHz (опц. Quad Core)
• Память: 1 GB LPDDR3 (стандарт), 2 GB опция
• Хранилище: eMMC 16 GB onboard (стандарт), 32 GB опция
• Дисплей: 5,7 дюйма, 640 x 480, 900 nits
• Сенсор: резистивный опционально; защитное стекло опционально
• Крепление: Open Frame, Panel Mount, VESA Mount
• Питание: 12V DC; рекомендованный адаптер 12V 50W; PoE PD IEEE 802.3at (25 W) опционально
• Поддерживаемые ОС (опционально): Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 + Qt 5.5
• Сертификации: CE, FCC
