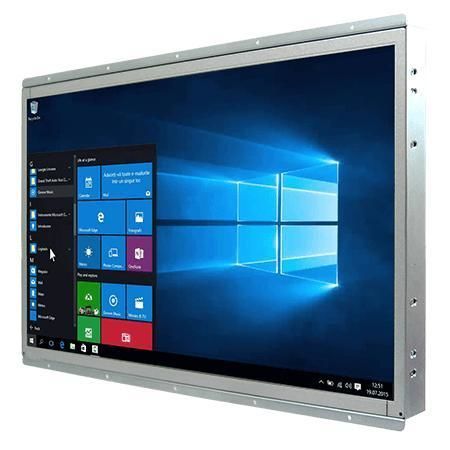

Панельный ПК с резистивным сенсорным экраном W22IF7T-OFA3

21,5"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Обзор
Winmate W22IF7T-OFA3 — 21,5" open-frame панельный ПК, предназначенный для промышленных HMI, управления станками и автоматизации заводских процессов. На базе Intel® Core™ i3/i5/i7 (Coffee Lake Refresh) он обеспечивает Full HD 1920 x 1080 дисплей, гибкие варианты хранения и расширения, промышленные I/O и варианты монтажа для встраиваемых и OEM решений.

Ключевые особенности

• Дисплей 21,5" 1920 x 1080; опционально резистивный сенсорный экран или защитное стекло
• Intel® Core™ i3 / i5 / i7 9-го поколения (Coffee Lake Refresh)
• Гибкое хранилище: M.2 NVMe/SATA и 2.5" SATA (поддержка RAID 0/1)
• Множество I/O: 4 x USB 3.2 Gen1 (Type-A), 2 x Gigabit LAN, 2 последовательных порта
• Питание 12 V DC с запираемым разъёмом; DisplayPort и опциональный HDMI

Детали продукта
Устройство по умолчанию предназначено для open-frame монтажа, при этом доступны опции panel-mount и VESA для гибкой установки. Наличие TPM 2.0 обеспечивает безопасность платформы; беспроводные модули поддерживаются через M.2 E-Key. Тепловой дизайн и низкое энергопотребление допускают непрерывную работу в производственных условиях.

Технические характеристики

• Модель: W22IF7T-OFA3
• Дисплей / Разрешение: 21,5" / 1920 x 1080
• Сенсор / Стекло: резистивный сенсор (опция); защитное стекло без сенсора (опция)
• Яркость / Контраст / Углы обзора: 250 nits / 3000:1 / 89/89/89/89
• Активная область: 476.64 x 268.11 мм
• Процессор (пример): Intel® Core™ i7-9700TE (1.8 GHz, до 3.8 GHz) по умолчанию; i5-9500TE; i3-9100TE (опции)
• Чипсет: Intel® Q370
• Память: 2 x non-ECC SO-DIMM, до 64 GB
• Хранение данных: 128 GB SSD по умолчанию; опции 256/512 GB / 1 TB / 2 TB; M.2 2280 M-Key (NVMe/SATA); 2 x SATA III для 2.5" дисков (RAID 0/1)
• Ethernet: 2 x Intel® Gigabit контроллера
• Безопасность: TPM 2.0
• ОС (опции): Windows 10 IoT Enterprise (64-bit); Linux Ubuntu (18.04 / 20.04)
• WLAN / BT: опционально (M.2 2230 E-Key)
• Габариты / Вес: 504 x 318 x 74 мм / ок. 5.5 кг
• Крепление: Open frame (по умолчанию); panel mount / VESA mount опционально
• Корпус / Охлаждение: металлический корпус; вентиляционное охлаждение
• Рабочая / температура хранения: 0 °C–50 °C / -10 °C–60 °C
• Рабочая влажность: 10%–90% RH, без конденсата
• Сертификации: CE, FCC
• I/O: 4 x USB 3.2 Gen1 Type-A; 1 x RS232/422/485 (по умолчанию RS232) + 1 x RS232; 2 x Gigabit RJ45; 1 x DP1.2 (по умолчанию); 1 x HDMI 1.4 (опция)
• Аудио: Mic-in, Line-out, 2 x динамика
• Расширение: M.2 2280/2242 M-Key, M.2 2230 E-Key, опциональный PCIe 3.0 x16
• Индикаторы и органы управления: индикатор питания, индикатор хранения, регулятор яркости, кнопки Power и Reset
• Питание / Адаптер: 1 x 12 V DC Din4 запираемый разъем; адаптер 12 V 120 W
• Комплект поставки: адаптер AC 100~240 V→DC, кабель питания, винты VESA, руководство
