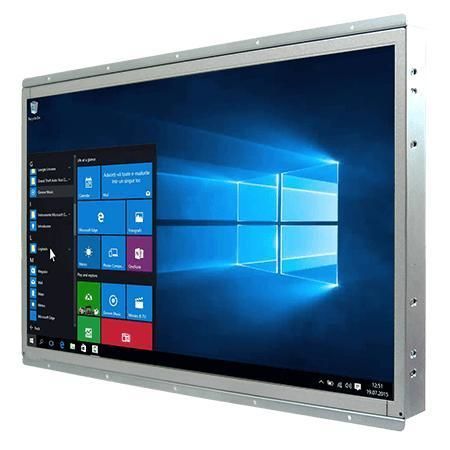

Панельный ПК с резистивным сенсорным экраном W22IAD7T-OFA3

ЖК-монитор21,5"Intel® Core™ i9

Обзор
Winmate W22IAD7T-OFA3 — 21,5" Open Frame промышленный панельный ПК для управления станками, автоматизации производств и HMI операторов. Поддерживает процессоры Intel® Core™ 12/14 поколений и предлагает гибкие интерфейсы, двойной 2.5GbE и варианты монтажа для длительных промышленных внедрений.

Ключевые характеристики

• 21,5" FHD (1920 x 1080) Open Frame панель
• Процессоры Intel® Core™ (i3 / i5 / i7 / i9; варианты Alder Lake / Raptor Lake)
• 2 x SO-DIMM DDR5 4800MHz, до 64GB
• Двойной 2.5 Gigabit Ethernet
• Поддержка нескольких дисплеев: DP 1.4a (по умолчанию), HDMI 2.0b (опция)
• Множество I/O: 4 x USB 3.2 Gen2, последовательные порты, аудио, слоты расширения
• Питание: 12V DC

Особенности / Описание
Высокопроизводительный панельный ПК для промышленных HMI и управления машинами. Доступны варианты с резистивным сенсором или защитным стеклом без сенсора. Спроектирован для эффективного теплового отвода, низкого энергопотребления и расширяемости (M.2 NVMe, модуль Wi‑Fi, SATA). Open Frame по умолчанию; монтаж в панель или VESA — опции.

Дисплей
Размер: 21,5 дюйма
Touch / Glass: Резистивный сенсор (опция); Защитное стекло без сенсора (опция)
Разрешение: 1920 x 1080
Яркость: 250 nits
Контраст: 3000:1
Углы обзора: 89/89/89/89
Активная область: 476.64 x 268.11 mm

Системные характеристики
Процессоры: Intel® Core™ i3-12100TE (по умолчанию); опции i5-12500TE, i7-12700TE, i9-12900TE; доступны также T-серии: i3-14100T, i5-14500T, i7-14700T, i9-14900T.
Чипсет: Intel® R680E
Память: 2 x non-ECC SO-DIMM DDR5 4800MHz, до 64GB
Хранилище: 128GB SSD стандарт; опции 256/512GB/1TB/2TB/4TB; 2 x SATA III для 2,5" накопителей (RAID опция)
Ethernet: Два контроллера Intel® 2.5GbE
Безопасность: TPM 2.0
ОС: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (опции; Wake on Touch не поддерживается в Ubuntu)
Беспроводные модули: опционально через M.2 2230 E-Key

Механика
Габариты: 504 x 318 x 83 mm
Вес: 5,5 кг
Крепление: Open Frame (по умолчанию); Panel mount (опция); VESA (опция)
Корпус: металлический
Охлаждение: с вентилятором

Рабочие условия
Влажность: 10%–90% RH, без конденсата
Температура работы: 0°C до 50°C
Температура хранения: -10°C до 60°C

Сертификации
CE, FCC

Порты I/O
USB: 4 x USB 3.2 Gen2x1 (Type-A, 10 Gbps)
Серийные: 1 x RS232/422/485 (по умолчанию RS232) + 1 x RS232
LAN: 2 x 2.5 Giga LAN RJ45
Видео: 1 x DP1.4a DP++ (по умолчанию, до 4096x2160@60Hz); 1 x HDMI 2.0b (опция, до 4096x2160@60Hz)
Аудио: Mic in, Line out
Расширение: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
Питание: 1 x 12V DC, Din4 pin connector

Управление и аксессуары
Кнопки: Power, Reset
Комплект/аксессуары: адаптер 100~240V AC→DC; кабель питания; VESA винты
Адаптер: 12V DC, 220W (пример)

Сценарии применения

• Управление станками и автоматизация производства
• Панели HMI для операторов на производственных линиях
• OEM-интеграция и встраиваемые промышленные решения с требованием долгосрочной доступности

Технические характеристики

• Модель: W22IAD7T-OFA3
• Дисплей: 21,5" FHD (1920x1080), 250 nits, резистивный сенсор опционально
• CPU: Intel® Core™ i3/i5/i7/i9 (опции Alder Lake / Raptor Lake)
• Чипсет: Intel® R680E
• Память: 2 x SO-DIMM DDR5 до 64GB
• Хранилище: 128GB SSD стандарт; опции NVMe / SATA
• Ethernet: Dual 2.5GbE
• I/O: 4 x USB 3.2 Gen2, серийные, DP1.4a (HDMI 2.0b опция), аудио
• Питание: вход 12V DC (Din4); адаптер 12V 220W
• Крепление: Open Frame / Panel mount / VESA
• Размеры / Вес: 504 x 318 x 83 mm / 5,5 кг
• Рабочий диапазон: 0°C до 50°C; 10%–90% RH без конденсации
• Безопасность: TPM 2.0
• Сертификации: CE, FCC
