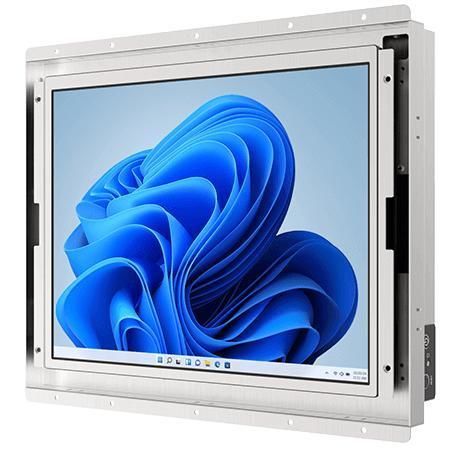

Панельный ПК с резистивным сенсорным экраном R12IAN3S-OFM2

TFT LCD12,1"Intel® Processor N100

Обзор
Winmate R12IAN3S-OFM2 — 12,1‑дюймовый панельный ПК с открытой рамой, предназначенный для управления станками, заводской автоматизации и HMI операторов. Сочетает процессоры Intel® Alder Lake‑N с интегрированной UHD‑графикой, безвентиляторный металлический корпус и гибкие варианты монтажа для промышленного применения.

Ключевые характеристики

• 12,1 дюйма XGA TFT LCD (1024 x 768), 500 nits
• Intel® Alder Lake‑N (N100 по умолчанию, N150 опционально)
• 1 x SO‑DIMM DDR5‑4800, до 16 ГБ
• 2 x Intel® 2.5 Gb Ethernet
• I/O: HDMI (опц.), USB 3.2 Type‑C с DP‑Alt, USB 3.2/USB 2.0, 4 x COM
• Монтаж: open‑frame по умолчанию; panel или VESA опции

Сертификаты
CE, FCC

Основные преимущества

• Производительность для автоматизации: N100/N150 с UHD Graphics для мониторинга и управления в реальном времени
• Четкий промышленный дисплей: XGA TFT для компактных установок
• Универсальные интерфейсы: простая интеграция с ПЛК, датчиками и периферией
• Высокоскоростная сеть: двойной 2.5 GbE для стабильной промышленной связи

Дисплей

• Размер: 12,1 inches
• Тач / стекло: резистивный сенсор (опц.); защитное стекло без тача (опц.)
• Разрешение: 1024 x 768
• Яркость: 500 nits; Контраст: 1000:1; Углы обзора: 89/89/89/89
• Активная область: 245.76 x 184.32 mm

Системные спецификации

• Процессор: Intel® N100 (по умолчанию) или Intel® N150 (опц.)
• Память: 4 ГБ по умолчанию; опции 8 ГБ / 16 ГБ (1 x SO‑DIMM DDR5‑4800)
• Хранение: 128 ГБ NVMe SSD стандартно; опции до 4 ТБ; 1 x SATA III для 2,5" SSD/HDD (если NVMe отсутствует)
• Безопасность: TPM 2.0; ОС: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 24.04 (опц.)
• WLAN/BT: опционно через M.2 2230 E‑Key

Механика

• Габариты: 300 x 250 x 52 mm
• Вес: ~2,3 кг
• Корпус: металлический; безвентиляторная конструкция
• Крепление: open‑frame (по умолчанию); panel или VESA опции

Окружающая среда

• Температура эксплуатации: 0°C до 50°C
• Температура хранения: -10°C до 60°C
• Влажность: 10%–90% RH, без конденсации

Порты I/O

• USB: USB 3.2 Gen1 Type‑A, USB 3.2 Gen2 Type‑C (DP Alt mode), порты USB 2.0 в зависимости от конфигурации
• Серийные: RS232/422/485 опции
• LAN: 2 x 2.5 GbE RJ45
• Видео: HDMI 2.0b (опц.)
• Аудио: 2 x динамика; Расширение: M.2 2230 E‑Key (Wi‑Fi)
• Индикаторы: LED питания и хранения; регулятор яркости; питание 12V DC (2.5φ jack)

Управление

• 1 x кнопка Power; 1 x кнопка Reset

Комплект поставки

• Адаптер 12V 50W (100~240V AC to DC), сетевой кабель, VESA винты (в зависимости от конфигурации)

Питание

• Питание: 12V DC; Адаптер: 12V 50W

Технические характеристики

• Модель: R12IAN3S-OFM2
• Дисплей: 12,1" XGA 1024x768, 500 nits
• CPU: Intel® N100 / N150
• Память: до 16 ГБ DDR5 SO‑DIMM
• Хранение: NVMe/SSD до 4 ТБ; опция 2,5" SATA
• Сеть: 2 x 2.5GbE
• Рабочая темп.: 0°C–50°C; Влажность: 10%–90% RH
• Сертификация: CE, FCC
