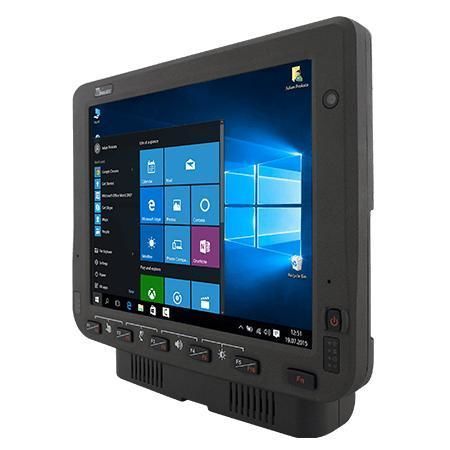

Встроенный терминал 10,4" FM10E

Intel® Atom® x6425EIntel® Elkhart Lake SoCIntel® Atom x6413E

Краткое описание
Winmate FM10E — бортовой (vehicle‑mounted) компьютер 10,4" для промышленных и автомобильных применений. Модульная конструкция tablet + docking и фронтальная панель, заменяемая на объекте, снижают время обслуживания и упрощают интеграцию в транспортные средства.

Ключевые характеристики

• Процессоры Intel® Elkhart Lake (x6413E стандартный; опции x6425E, x7433RE, x7835RE)
• 10,4" сенсорный экран PCAP (1024 x 768)
• Фронтальная панель, заменяемая на объекте, для быстрой технической поддержки
• Фронтальная защита IP65 и устойчивость к ударам/вибрациям по MIL‑STD
• Широкий диапазон рабочих температур (конфигурируемо до -30 °C / +60 °C)

Функциональное описание
FM10E обеспечивает производительность для edge/IoT, WMS и задач управления автопарком. Обеспечивает отзывчивый сенсорный интерфейс, программируемые физические клавиши, опциональный WWAN (LTE) и GNSS, а также расширение через док (USB, COM, гигабитный LAN, CANbus, SMA‑разъемы для антенн). Безвентиляторный дизайн и встроенная UPS‑батарея обеспечивают мобильную эксплуатацию и перемещение между транспортными средствами.

Сертификации и надёжность

• Испытания MIL‑STD на удар и вибрацию (MIL‑STD‑810H)
• Фронтальный IP65
• CE, FCC, IC (ICES‑003); UL60950‑1, EN60950‑1; PTCRB

Типовые применения

• Бортовые терминалы для штабелеров и логистических транспортных средств
• Рабочие места WMS на складе (формат 10,4" 4:3)
• Промышленная автоматизация и управление станками
• Полевые службы, транспорт и отслеживание автопарка (опция LTE)

Комплектация и опции

• Типичный комплект: 0.3 m USB‑кабель (D‑Sub9/USB), кабель преобразователя питания, крепление для внешней антенны, набор предохранителей, двухдиапазонная Wi‑Fi антенна, стилус‑набор, ключ для дока, 84W адаптер, 5 m кабель питания с предохранителем
• Опции: магнитные много диапазонные комбинированные антенны GPS/LTE, MIMO антенны, CAN/RS232 кабели, IP65 LAN‑кабель, аудио кабели, крепления для клавиатуры и прочие адаптеры

Крепление / монтаж

• Рекомендуемые примеры (RAM Mount): RAM clamp (RAM‑D‑247U‑4), RAM arm (RAM‑D‑201U), RAM ball на стороне устройства VESA 75x75 (RAM‑D‑2461U). Есть решения без сверления и с сверлением; рекомендуется крепёж SUS304.

FAQ (кратко)

• Почему стандарт для складов? — 10,4" 4:3 является распространённым форматом для WMS‑интерфейсов.
• Можно ли использовать в холодильных камерах? — Доступна опция антиобледенения/подогрева экрана для работы до -30 °C (в зависимости от конфигурации).
• Есть ли программируемые физические клавиши? — Да, фронтальная панель содержит программируемые клавиши для часто используемых команд.
• Какая беспроводная связь? — Поддержка Wi‑Fi, Bluetooth и опционального WWAN/LTE с внешними антеннами.
• Обслуживание удобное? — Фронтальная панель и сенсорный модуль заменяемы на месте; док упрощает перенос планшета между машинами.

Технические характеристики

• Модель: FM10E; Бренд: Winmate
• CPU: Intel Atom x6413E 1.5 GHz (до 3.0 GHz) стандарт; опции x6425E, x7433RE, x7835RE
• Память: 4 GB стандарт; опции 8 GB / 16 GB
• Накопитель: 128 GB SSD стандарт; опции 256 GB / 512 GB
• Безопасность: TPM 2.0
• OS: Windows 10 IoT Enterprise LTSC 64‑bit стандарт; опция Windows 11 IoT Enterprise LTSC
• Дисплей: 10.4" 1024 x 768 PCAP; яркость 400 nits (800 nits опция); контраст 1200:1; углы 88/88/88/88
• Камера & датчики: фронтальная 2 MP; G‑Sensor, датчик освещённости, температурный датчик
• Связь: WLAN, BT; WWAN 4G/LTE опция; GNSS GPS/AGPS; SMA антенн.разъёмы
• IO: 1 x USB Type‑C (tablet); через док: DB9 для 2 x USB2.0, 2 x COM, 1 x Gigabit LAN, аудио/CANbus опция; Micro SD; Dual‑Nano SIM
• Индикаторы & кнопки: 6 LED; 1 Power; 6 программируемых функциональных кнопок
• Габариты & вес: Tablet 268 x 214 x 35 mm (~1.7 kg); Docking 202 x 245 x 52 mm (~1.6 kg)
• Питание: Docking 10–60 V DC с управлением зажиганием; Tablet 12 V DC in; UPS батарея 7.6 V (2S1P) минимум ~30 мин; типич. потребление 45 W
• Окружающая среда: Рабочая влажность 5%–95% RH без конденсации; рабочая темп. -30 °C до 60 °C (в зависимости от конфигурации)
• Надёжность: MIL‑STD‑810H; IP65 фронт; EN62262 IK07; ESD EN 61000‑4‑2
