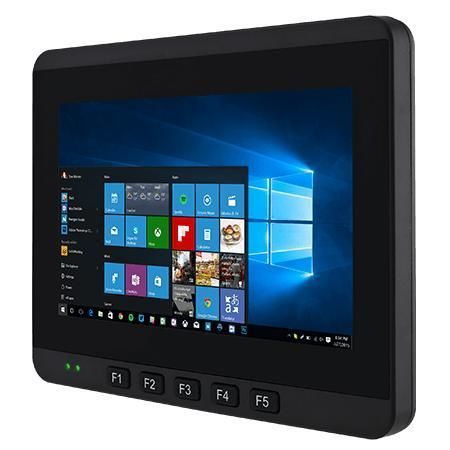

Встроенный терминал 7" FM07P

Intel® Pentium® N4200intel® celeron® N3350MIL-STD-810G

Обзор
Winmate FM07P — прочный 7-дюймовый бортовой компьютер под Windows для погрузчиков и автомобильной установки. Оснащён Intel® Celeron® N3350, фронтальной защитой IP65, стойкостью к ударам и вибрациям по MIL-STD-810G, M12 разъёмами, безвентиляторной конструкцией и широким входным питанием 9–36V DC с управлением зажиганием.

Ключевые характеристики

• Процессор Intel® Celeron® N3350 (опция Pentium N4200)
• Дисплей 7" 1024 x 600 P-Cap мульти-тач; опция высокой яркости до 1000 нит
• Широкий вход питания 9–36V DC с Ignition Control и опцией изоляции питания
• Беспроводные интерфейсы: WLAN, Bluetooth, GNSS (GPS/GLONASS); опционально WWAN (4G/LTE)
• Рабочая температура: -20°C до 60°C
• Соответствие MIL-STD-810G; фронт IP65; M12 разъёмы; fanless; TPM 2.0; 5 программируемых фронтальных клавиш

Сертификации

• MIL-STD-810G
• FCC
• CE

Крепление и установка
Поддерживает RAM-mount (по умолчанию) и VESA 75 x 75 мм (опция) для гибкой установки в салоне. Доступны решения No-Drill RAM, варианты с сверлением и адаптеры для установки с клавиатурой в зависимости от применения.

Основные возможности и функционал

• I/O и интеграция legacy: 1 x Gigabit Ethernet (M12), 2 x USB, 2 x CANBUS, 2 x COM, DIDO (3xDI; 3xDO), слот SIM; OEM/ODM варианты для J1939 CAN, RS-422/485 или GPIO.
• Память и хранилище: 1 x SO‑DIMM DDR3L (4GB по умолчанию, 8GB опционально); 1 x M.2 2242 SSD 128GB по умолчанию.
• ОС: Windows 10 IoT Enterprise 64-bit (по умолчанию); Ubuntu 20.04 опционально.
• Готовность к использованию в автомобиле: управление зажиганием, настраиваемые задержки включения/выключения и опциональная изоляция для помех автомобильной сети.

Комплект поставки (стандартный)

• Руководство пользователя
• Кабель CANBus и DIDO (1.8 м)
• WLAN антенна
• Кабель преобразователя питания
• Блок питания

Опциональные аксессуары

• WWAN антенна x2
• GPS антенна

Пример монтажного решения - No Drill
No. | Компонент | Номер детали RAM Mount | Описание | К-ВО
A | RAM Clamp Mounts - на погрузчике | RAM-D-247U-4 | Зажимная база с шаром 2.25” | 1
B | RAM Arm | RAM-D-201U | Рука для 2.25” шара (L: 8.375”) | 1
C | RAM Ball со стороны устройства | RAM-D-2461U | VESA 75x75mm с шаром 2.25” | 1
C-1 | Винт | - | SUS304 M4 x 12mm | 4
C-2 | Шайба | - | Шайба M4 | 4

Примечания

• Поддерживаются различные методы крепления: No-Drill RAM, вариант с сверлением и монтаж под клавиатуру.
• Безвентиляторная конструкция снижает эксплуатационные требования; возможна опциональная термообмазка/герметизация для сред с проводящей или металлической пылью.

Технические характеристики

• Модель: FM07P
• Дисплей: 7.0" 1024 x 600 P-Cap Multi-Touch; активная область 153.6 x 90 mm; яркость до 1000 нит (опция)
• Процессор: Intel Celeron N3350 (1.1 GHz up to 2.4 GHz) стандарт; Pentium N4200 опция
• Память: 1 x SO‑DIMM DDR3L 4GB стандарт (8GB опция)
• Хранилище: 1 x M.2 2242 SSD 128GB
• Ethernet: 1 x Gigabit (M12)
• I/O: 2 x USB; 2 x COM; 2 x CANBUS; DIDO (3xDI; 3xDO); слот SIM; динамик
• Питание: 9–36V DC с Ignition Control; макс. потребление ~35 W
• Окружение: рабочая температура -20°C до 60°C; влажность 10%–95% RH
• Прочность: MIL-STD-810G; фронт IP65
• Крепление: RAM mount (по умолчанию), VESA 75 x 75 mm (опция)
• Сертификации: CE, FCC, MIL-STD-810G
