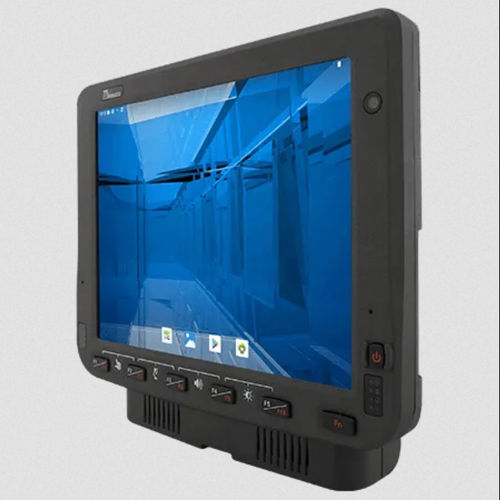

Встроенный терминал 10,4" FM10MG

MediaTek Genio 510MIL-STD-810GMIL-STD-810H

Обзор
FM10MG — 10,4" бортовой компьютер на Android, разработанный для промышленных транспортных средств и погрузчиков. Оснащён 10,4" 1024 x 768 PCAP сенсорным дисплеем, процессором ARM Genio 510, фронтальной панелью, заменяемой на месте, и прочным корпусом, соответствующим IP65 и MIL‑STD‑810H. Предусмотрен для работы в широком диапазоне температур и гибкого управления питанием автомобиля; поддерживает крепления RAM / VESA и съёмную док-станцию для быстрой установки и обслуживания.

Ключевые характеристики

• ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz)
• 10,4" 1024 x 768 панель с PCAP мультитач (рука, перчатки, стилус)
• Фронтальная панель, заменяемая в поле, и бесшумная (fanless) конструкция
• Передняя защита IP65; соответствие MIL‑STD‑810H по удару и вибрации
• Широкий диапазон рабочих температур: -30 °C до 60 °C; питание дока 10V–60V с управлением зажиганием

Сертификаты

• MIL‑STD‑810H / MIL‑STD‑810G (указаны)
• IP65
• FCC
• CE

Mounting 1 – No Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Mounting 2 – Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Screw | - | SUS304 M8 x 40mm Screw | 5
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Mounting 3 – Keyboard Mounting Installation
No. | Component | RAM Mount Part Number | Description | QTY
D | Winmate Keyboard adapter plate (PN:821009131600) | - | 4 VESA Holes to device and 4 AMPS holes to RAM Ball | 1
D-1 | Screw | - | SUS304 M5 x 20mm Screw | 5
D-2 | Washer | - | M5 Washer | 5
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
E-1 | Screw | - | SUS304 M4 x 14mm Screw | 5
E-2 | Washer | - | M4 Washer | 5
F | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
G | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1

Примечания
Методы установки и комплектующие зависят от заказанной модели и конфигурации. Иллюстрации руководства приведены в качестве примера и могут отличаться от реального продукта.

Технические характеристики

• Дисплей: 10,4"; 1024 x 768; PCAP мультитач; яркость 400 нт (стандарт) / 800 нт (опция); контраст 1200:1; углы обзора 88/88/88/88.
• Процессор: ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz).
• Память / Хранилище: 4 GB RAM; 64 GB встроенной памяти.
• ОС: Android 13 (по умолчанию); опции: Linux Yocto 5.10.104 (Qt 5.15) или Ubuntu 22.04.
• Беспроводные & позиционирование: WLAN (встроенная антенна по умолчанию / внешняя опция); Bluetooth; опциональный WWAN 4G/LTE; опциональный GNSS.
• Датчики: G-сенсор, датчик освещённости, температурный датчик.
• Камера: фронтальная 2MP.
• Механика: Планшет 268 x 214 x 35 мм; док 202 x 245 x 52 мм; корпус дока алюминиевый сплав; вес планшета/дока по 1,6 кг; крепление RAM / VESA; бесшумное охлаждение (fanless).
• Интерфейсы: Планшет: 1 x USB 2.0 Type-C (OTG), microSD, Dual-Nano SIM; Док: DB9 коннектор для 2 x USB 2.0, 2 x COM, 1 x Gigabit LAN, 2 x динамика, CANBus или аудио опция; SMA разъёмы для внешних антенн.
• Индикаторы: 5 LED (WLAN, BT, UPS батарея, затемнение экрана, нагреватель).
• Окружающая среда: Рабочая влажность 5–95% RH без конденсации; рабочая температура -30°C до 60°C; температура хранения -30°C до 60°C; удар/вибрация MIL‑STD‑810H; IP65; ударопрочность EN62262 IK07; ESD EN 61000‑4‑2 (усиленный).
• Питание: UPS батарея 7.6V (2S1P) ~30 мин; вход дока 10–60V с контролем зажигания; планшет 12V DC in.
• Безопасность и управление: Совместимость с SOTI MobiControl.
• Аксессуары: Выбранные стандартные и опциональные аксессуары: кабель питания с предохранителем, USB кабель, преобразователь питания, адаптер 84W, фиксатор внешней антенны, комплект стилусов, RS232/CAN кабели, IP65 LAN кабель, антенны и монтажные детали.
