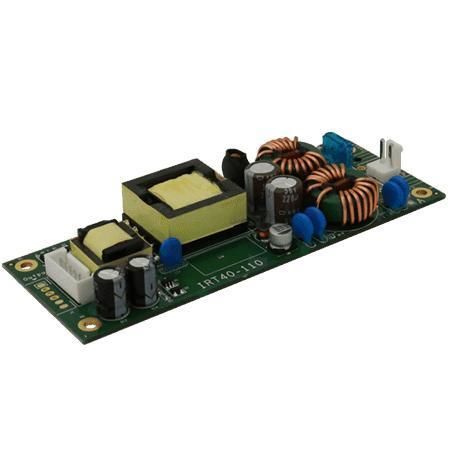

Преобразователь DC/DC с входным напряжением 4:1 IRT40

регулируемыйизолированныйвстроенный

Обзор
IRT40 — это изолированный модуль DC-DC преобразователя, преобразующий вход 9–36V DC в регулируемый изолированный выход 12V мощностью до 40W. Предназначен для промышленных и встроенных приложений, требующих компактного, эффективного и защищенного изолированного 12V питания.

Ключевые характеристики

• Изолированный модуль DC-DC, мощность до 40W
• Широкий диапазон входного напряжения: 9V–36V DC
• Регулируемый изолированный выход 12V (12V @ 3.3A)
• Низкий стартовый (inrush) ток для контролируемого запуска
• Высокочастотная топология ZVS для стабильной эффективности

Защита и характеристики

• Защита от перегрузки по току (OCP) и от перенапряжения (OVP)
• Защита от короткого замыкания и тепловая защита
• Пульсации и шум обычно менее 120 mV
• КПД до 90% при полной нагрузке (в документации также упоминается до ~95% в отдельных условиях)

Сертификация

• CE
• FCC

Применение

• Промышленные контроллеры и подсистемы автоматизации
• Оборудование связи и встроенные системы
• Автомобильная электроника и батарейные системы
• Любые системы, требующие изолированного 12V от источника 9–36V

Технические характеристики

• Модель: IRT40
• Функция: изолированный DC-DC модуль
• Входное напряжение: 9V–36V DC
• Выход: 12V регулируемый изолированный выход
• Диапазон нагрузки: 12V @ 3.3A
• Номинальная мощность: 40W
• Изоляция: Да
• Пульсации и шум: менее 120 mV
• Регулирование по входу: менее ±1% при 9~36V
• Регулирование по нагрузке: менее ±5%
• КПД: до 90% при полной нагрузке (в отдельных источниках до ~95%)
• Защиты: OCP, OVP, короткое замыкание, тепловая защита
• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: 0°C–50°C
• Температура хранения: -20°C–70°C
• Высота: 0–10000 ft
• Габариты: 120 x 45 x 18.6 mm
