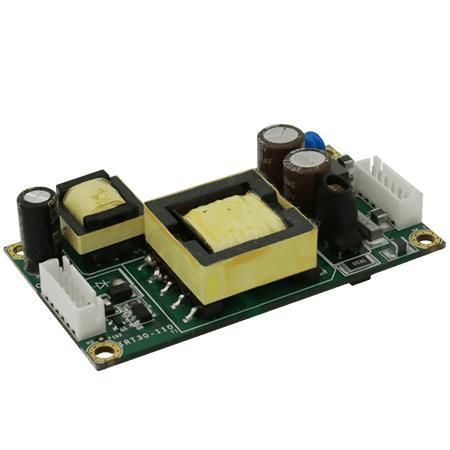

Изолированный преобразователь DC/DC IRT30

встроенныйдля телекоммуникационного оборудованиядля транспортного средства

Продукт
IRT30 — это изолированный модуль DC-DC-преобразователя, превращающий широкий нестабилизированный вход (9–36 В DC) в регулируемый изолированный выход 12 В DC мощностью 30 Вт.

Ключевые особенности

• Высокоэффективный DC-DC преобразователь (до 90% при полной нагрузке)
• Низкий пусковой ток для надежного запуска
• Защита выхода от перегрузки по току (OCP) и от перенапряжения (OVP)
• Широкий диапазон входного напряжения: 9–36 В DC
• Электрическая изоляция между входом и выходом

Сертификации

• CE
• FCC

Обзор
Предназначен для встроенных, промышленных и автомобильных применений, где требуется изолированная шина 12 В и контролируемое поведение при запуске. Модульная архитектура позволяет увеличить плотность мощности и облегчает интеграцию при использовании нескольких преобразователей в системе.

Конструкция и функции защиты
Используется высокочастотная топология Zero Voltage Switching (ZVS) для поддержания стабильного КПД по всему диапазону входного напряжения. Встроенные защиты: OCP, OVP, защита от короткого замыкания и тепловая защита; низкий пусковой ток снижает нагрузку на первичные источники питания и защищает нагрузку.

Применения

• Автомобильная электроника и бортовые системы
• Промышленные контроллеры, датчики и исполнительные механизмы
• Телекоммуникационное оборудование и встроенные OEM-решения, требующие изолированной 12В шины

Детали продукта

• Модульный дизайн DC-DC для повышения плотности мощности и уменьшения габаритов при использовании нескольких преобразователей
• Регулируемый изолированный выход 12В при входе 9–36В
• Надежный запуск за счет низкого пускового тока
• Поддержка эффективного распределения мощности до точки нагрузки

Технические характеристики

• Входное напряжение: 9В – 36В DC
• Выход: 12В DC, 2,5А (диапазон нагрузки)
• Номинальная мощность: 30Вт
• Изоляция: Да
• Пульсации и шум: менее 120 мВ
• Регулирование по линии: менее ±1% при номинальном входе
• Регулирование по нагрузке: менее ±5%
• КПД: до 90% (полная нагрузка)
• Защиты: OCP, OVP, защита от короткого замыкания, тепловая защита
• Сертификации: CE, FCC
• Рабочая влажность: 10% – 90% RH, без конденсации
• Рабочая температура: 0°C – 50°C
• Температура хранения: -20°C – 70°C
• Высота над уровнем моря: 0 – 10 000 ft
• Габариты: 78.5 x 45 x 19.6 mm
