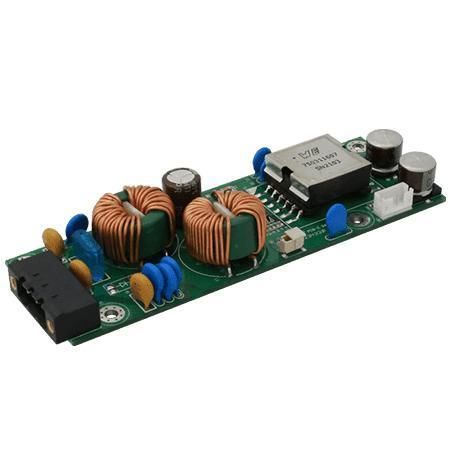

Понижающий преобразователь DC/DC IRT41

изолированныйвстроенныйдля транспортного средства

Обзор
IRT41 — изолированный DC‑DC модуль, преобразующий нестабилизированный вход 18–32 В DC в изолированный регулируемый выход 12 В до 3 A (36 Вт). Предназначен для 24‑вольтовых систем и промышленных/встраиваемых применений; обеспечивает изоляцию, модульную архитектуру и комплекс защит для надёжной работы.

Ключевые характеристики

• Изолированный DC‑DC модуль, 12 В @ 3 A (36 Вт)
• Широкий диапазон входа: 18–32 В DC
• Высокая эффективность (до 90 % при полной нагрузке; в документации также упоминается до 94 %)
• Низкий пусковой ток
• Защита от перегрузки по току (OCP) и другие защитные функции

Конструкция и защита
IRT41 использует высокочастотную ZVS (Zero‑Voltage Switching) топологию для обеспечения стабильной эффективности по всему входному диапазону. Модульная концепция повышает плотность мощности и уменьшает габариты по сравнению с компонентами для сверхширокого входного диапазона. Встроенные защиты включают OCP, OVP, UV, защиту от короткого замыкания и тепловую защиту.

Сертификация

• CE
• FCC

Применения

• Промышленная автоматизация и системы управления
• Электроника транспортных средств 24 В
• Коммуникационное и телекоммуникационное оборудование
• Встраиваемые системы, требующие изолированного 12‑В питания в точке нагрузки (робототехника, модули управления)

Технические характеристики

• Модель: IRT41
• Входное напряжение: 18 В – 32 В DC
• Выход: 12 В DC, до 3 A (36 Вт)
• Изоляция: да (изолированное вход‑выход)
• Пульсации и шум: < 120 mV
• Линейная регуляция: < ±1 % (при входе 18–32 В)
• Регуляция по нагрузке: < ±5 %
• КПД: до 90 % (полная нагрузка); в документации также упоминается до 94 %
• Защиты: OCP, OVP, UV, защита от КЗ, тепловая защита
• Рабочая влажность: 10 % – 90 % RH, без конденсации
• Рабочая температура: 0°C – 50°C
• Температура хранения: -20°C – 70°C
• Высота: 0 – 10 000 ft
• Габариты: 114.1 x 38.6 x 19.6 mm
• Сертификация: CE, FCC
