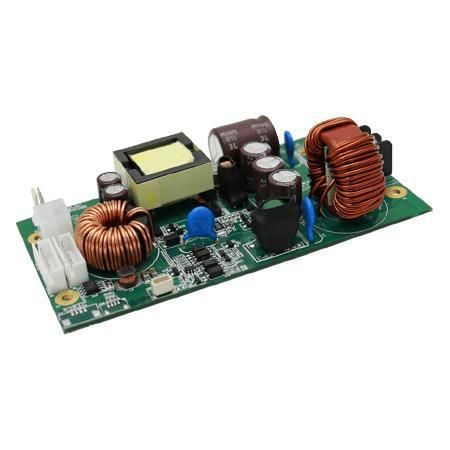

Понижающий преобразователь DC/DC IRTPS

изолированныйвстроенныйдля телекоммуникационного оборудования

Обзор
IRTPS — это изолированный регулируемый модуль DC-DC-преобразователя, который преобразует вход 9–36V DC в изолированный выход 12V DC мощностью 100W (12V, 8,3A). Предназначен для встроенных и промышленных систем, которым требуется выделённая изолированная шина 12V и модульный подход к повышению мощности.

Основные характеристики

• Изолированный выход 12V, 100W (12V, 8,3A)
• Широкий диапазон входного напряжения: 9V–36V DC
• Высокочастотная ZVS топология коммутации
• Низкий пусковой бросок тока (inrush)
• Защита по току (OCP) и по перенапряжению (OVP)
• Опциональная функция управления зажиганием для автомобильных/транспортных систем

Сертификации

• CE
• FCC

Описание продукта
Модуль разработан для модульных архитектур DC-DC: использование нескольких модулей в параллели или в распределённой схеме позволяет повысить плотность мощности и сократить занимаемое пространство по сравнению с монолитными конверторами с очень широким входным диапазоном. Изолированный выход снижает проводимые помехи и влияние переходных процессов на электронику ниже по цепи.

Защита и надёжность
IRTPS включает такие функции защиты, как OCP, OVP, защита от короткого замыкания и термозащита. Низкий пусковой ток уменьшает нагрузку на питание при старте. Подходит для промышленных и транспортных условий, где требуются изоляция и управляемая последовательность включения питания.

Применения

• Промышленная автоматизация и робототехника
• Встроенные системы, требующие изолированного 12V питания
• Автомобильные и транспортные системы (опция управления зажиганием)
• Оборудование связи и телекоммуникаций

Системные характеристики

• Входное напряжение: 9V–36V DC
• Выход: изолированный 12V, 8,3A (100W)
• Изоляция: да
• Пульсации и шум: < 120 mV
• Регулирование по линии: < ±1% (при номинальном входе)
• Регулирование по нагрузке: < ±5%
• КПД: до 90% (при полной нагрузке)
• Защиты: OCP, OVP, короткое замыкание, термическая
• Габариты: 120 x 62 x 31,1 mm

Окружающая среда

• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: 0°C–50°C
• Температура хранения: -20°C–70°C
• Высота над уровнем моря: 0–10 000 ft

Механические данные

• Габариты: 120 x 62 x 31,1 mm

FAQ

• Для чего используется IRTPS? — Для получения изолированного 12V 100W выхода от источника 9–36V DC в встроенных и промышленных системах.
• Какой диапазон входа/выхода поддерживается? — Вход 9–36V DC; изолированный выход 12V, 100W (12V, 8,3A).
• Какие функции защиты включены? — Защита от перегрузки по току, перенапряжения, короткого замыкания и тепловая защита.
• Подходит ли для автомобильных систем? — Да. Доступна опция управления зажиганием для последовательного включения питания.
