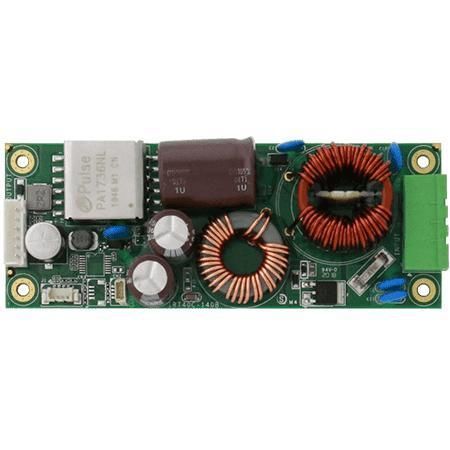

Понижающий преобразователь DC/DC IRT40C

изолированныйвстроенныйдля транспортного средства

Обзор
IRT40C — изолированный модуль DC-DC преобразователя, превращающий широкий вход 10–60 В DC в стабилизированный изолированный выход 12 В с номинальной мощностью 40 Вт (до 3,3 A). Предназначен для автомобильных, промышленных и встроенных систем, где входное напряжение меняется и требуется электрическая изоляция для снижения шумов и помех.

Ключевые характеристики

• Модульная конструкция DC-DC для большей плотности мощности и эффективного распределения по сравнению с единичными решениями с очень широким входным диапазоном
• Высокая эффективность за счёт высокочастотной ZVS-коммутации
• Низкий пусковой ток
• Защита от превышения тока на выходе
• Широкий входной диапазон: 10–60 В DC
• Опциональная функция управления зажиганием для последовательности питания в автомобилях

Сертификации

• CE
• FCC

Функциональное описание
Модуль формирует изолированную шину 12 В от нестабилизированного широкодиапазонного источника постоянного тока. Модульное использование позволяет комбинировать несколько IRT40C для эффективного распределения питания и компактной интеграции в систему.

Защита и надежность
Устройство оснащено защитой от перегрузки по току (OCP), от перенапряжения (OVP), обнаружением пониженного напряжения (UV), защитой от короткого замыкания и тепловой защитой для безопасной работы в транспортных и промышленных условиях.

Применения

• Автомобильная электроника и системы управления парком
• Промышленная автоматизация
• Встроенные компьютеры и системы управления
• Системы, требующие стабильного изолированного 12 В от источника 10–60 В DC

Технические характеристики

• Модель: IRT40C
• Входное напряжение: 10 В — 60 В DC
• Выход: 12 В, до 3,3 A (номинальная мощность ≈40 Вт)
• Изоляция: Да
• Пульсации и шумы: < 120 mV
• Регулирование по линии: < ±1% (номинальный вход)
• Регулирование по нагрузке: < ±5%
• КПД: До 90% (полная нагрузка)
• Защитные функции: OCP, OVP, UV, КЗ защита, тепловая защита
• Сертификации: CE, FCC
• Рабочая влажность: 10% — 90% RH, без конденсации
• Рабочая температура: 0°C — 50°C
• Температура хранения: -20°C — 70°C
• Высота: 0 — 10 000 ft
• Габариты: 120 x 45 x 24.6 mm
