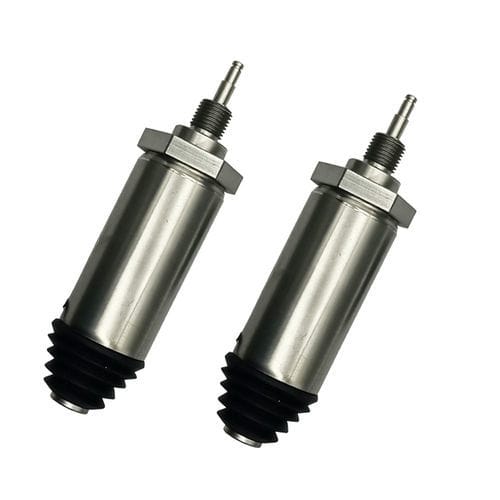

Линейный электромагнит WL3870

трубчатыйкомпактный24 В

Обзор
Трубчатый линейный соленоид WL3870 — компактный электромагнитный исполнительный механизм, преобразующий электрическую энергию в точное линейное перемещение. Он включает цилиндрическую катушку, закрытый магнитный корпус, подвижный якорь (планжер), возвратную пружину и направляющий вал. При подаче постоянного напряжения на катушку создаётся магнитное поле, перемещающее якорь; при отключении питания возвратная пружина возвращает якорь в исходное положение.

Конструкция и строение
Трубчатая конструкция обеспечивает закрытый магнитный контур, что повышает магнитную эффективность по сравнению с открытыми соленоидами. Типичные элементы конструкции: прецизионно намотанная медная катушка, корпус из углеродистой стали или с покрытием, прецизионно обработанный якорь и опциональные поверхностные обработки или уплотнения для жестких условий эксплуатации. Закрытая цилиндрическая форма снижает потери энергии, улучшает экранирование и защищает внутренние детали от пыли и загрязнений.

Ключевые функциональные характеристики

• Доступны исполнения push или pull, рассчитанные на быструю реакцию и повторяемое линейное перемещение.
• Несколько типоразмеров и конфигураций для разных напряжений, ходов, усилий, режимов работы и способов крепления.
• Опции: водозащита, поверхностная обработка, кастомные разъёмы, длины выводов и конструкции якоря для требований OEM.

Применение

• Промышленная автоматизация: замки, позиционирование, ворота и сборочные станки
• Упаковочные машины, торговые автоматы, текстильное оборудование
• Медицинское и лабораторное оборудование, требующее точных коротких ходов
• Системы безопасности, «умные» замки и автомобильные устройства
• Сельскохозяйственная техника и другие системы точного управления

Преимущества и недостатки

• Преимущества: закрытый магнитный контур с высокой эффективностью; компактная цилиндрическая форма; быстрая реакция; низкий уровень шума; хорошая защита от загрязнений; высокая степень кастомизации.
• Недостатки: усилие обычно уменьшается с увеличением хода (проверяйте зависимость усилия от хода); при непрерывной работе возможен нагрев, если катушка не рассчитана на такой режим; ход ограничен по сравнению с электрическими цилиндрами или пневматическими приводами.

Поиск неисправностей и обслуживание
Проверьте номинальное напряжение и источник питания, измерьте сопротивление катушки для обнаружения обрывов или коротких замыканий, осмотрите проводку и разъёмы на предмет ослабленных контактов или коррозии, очистите направляющий вал и якорь при заклинивании, проверьте работу возвратной пружины и правильность установки. При перегреве уточните режим работы и обеспечьте достаточную вентиляцию или выберите модели для непрерывной эксплуатации.

Технический паспорт (выбранные поля)
Brand: Weilong Technology
Model Number: WL 3970 (запись в таблице) — продукт продаётся как WL3870
Номинальное напряжение: DC 12 или 24 V
Номинальная мощность: 10–15 W
Режим работы / Срок службы: указано 100 000 циклов
Усилие push/pull: примерно 1000 gf
Ход: 10–20 mm
Время сброса: 1 s (off 1–3 s указано)
Срок службы: 300 000 циклов
Сертификация: CE, ROHS, ISO9001
Материал: корпус из углеродистой стали с цинковым покрытием
Длина выводов: 200 mm
Способ установки: с обеих сторон с тремя отверстиями под винты для простого крепления
Допуск размеров: +/- 0,1 mm
Водозащита: нет (стандартная версия)
Класс изоляции: F (≈150°C)
Hi-Pot тест: AC 600 V 50/60 Hz 1 s
Усилие удержания без возбуждения: 0
Рабочая температура: -10°C до 100°C
Дежурный цикл: 1–100% (доступны модели для непрерывной работы)
Условия оплаты: TT или LC при виде
Пробный заказ: Да
Гарантия: 1 год
Минимальный заказ: 500 шт.
Производственная мощность: 5,000 шт./неделя
Срок поставки: 30 дней
Порт отгрузки: Shenzhen

Обзор продукта / Дополнительные замечания
Трубчатые линейные соленоиды доступны в исполнениях push или pull, с различными ходами и усилиями, и могут быть адаптированы под заказ (напряжение, ход, конструкция якоря, пружины, разъёмы, обработка поверхности и опции водо/пылезащиты). Для непрерывной промышленной эксплуатации выбирайте модели, рассчитанные на такой режим, и обеспечьте корректную тепловую проработку.

Технические характеристики

• Brand: Weilong Technology
• Model: WL3870
• Номинальное напряжение: DC 12 V или 24 V
• Номинальная мощность: 10–15 W
• Ход: 10–20 mm
• Усилие push/pull: ~1000 gf
• Срок службы: до 300,000 циклов
• Материал: корпус из углеродистой стали с цинковым покрытием
• Длина выводов: 200 mm
• Класс изоляции: F (≈150°C)
• Рабочая температура: -10°C до 100°C
• Дежурный цикл: 1–100% (модели для прерывистого или непрерывного режима)
• Сертификация: CE, ROHS, ISO9001
• MOQ: 500 шт.; мощность: 5,000 шт./неделя; срок: 30 дней
