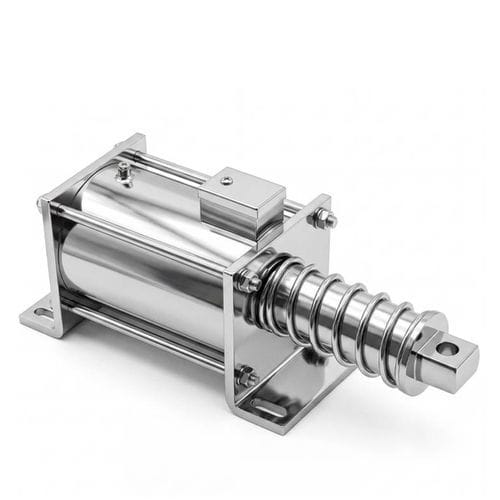

Поддерживающий электромагнит WL132250

линейныйтрубчатыйкомпактный

Обзор продукта
Промышленный трубчатый тяговый соленоид — компактный электромагнитный исполнительный механизм, преобразующий электрическую энергию в линейное движение. Устройство состоит из трубчатого корпуса с медной катушкой, феромагнитного ядра и скользящего якоря (плунжера). При подаче питания катушка создает магнитное поле, притягивающее плунжер и обеспечивающее линейное перемещение. Трубчатая конструкция улучшает управление магнитным потоком, уменьшает габариты и позволяет задавать параметры под требования автоматизации.

Основные характеристики

• Компактная трубчатая конструкция с замкнутой магнитной цепью для высокой эффективности потока
• Доступен в вариантах тяги или толчка; настраиваемый ход, усилие, напряжение и способ крепления
• Высокая плотность усилия относительно размера; подходит для быстрых, повторяемых линейных действий
• Проектируется для прерывистой или непрерывной работы в зависимости от режима и теплового отвода

Принцип работы
Подача постоянного тока на катушку создает магнитное поле, притягивающее феромагнитный плунжер внутрь трубы, что вызывает линейное движение. При отключении питания плунжер возвращается пружиной или внешней силой. Выходная сила зависит от тока, напряжения, геометрии и мгновенного воздушного зазора (хода).

Инженерные и конструктивные соображения для длинного хода / высокой силы
Проектирование для длинного хода и высокой силы (например, ≈50 кг при 125 мм) требует учета множества физических и производственных ограничений:

• Торговля сила vs ход: магнитная сила резко падает при увеличении зазора; чтобы поддерживать высокую силу на полном ходе, требуется значительно больший магнитный объем или усилительные механизмы.
• Ток катушки и нагрев: большие ампер-витки вызывают существенный I²R-нагрев; тепловое управление и пределы изоляции ограничивают непрерывную работу.
• Магнитная насыщенность: материал сердечника приближается к насыщению (~1.6–2.0 Т), поэтому увеличение тока даёт убывающий прирост силы.
• Потери потока на больших зазорах: при больших ходах магнитный поток уходит в окружение, снижая КПД и делая силу неоднородной по ходу.
• Механическая центровка и износ: длинные плунжеры требуют точного направляющего, низкофрикционных подшипников или покрытий, чтобы избежать перекоса и заедания.
• Масса vs скорость: увеличение движущейся массы для большей силы повышает инерцию и снижает скорость срабатывания.
• Рабочий цикл и охлаждение: энергозатратные циклы могут требовать прерывистой работы или принудительного охлаждения для обеспечения срока службы.
• Ограничения производства: крупногабаритные конструкции увеличивают стоимость, вес и требования к точности обработки.
• Практические направления: механическое преимущество (рычаги, рейка и шестерня), магнитные защёлки, гибридные приводы или многоступенчатые соленоиды часто эффективнее для задач длинного хода/высокой нагрузки.

Применения

• Промышленная автоматизация: клапаны, задвижки, позиционирование и приводы в упаковочных машинах
• Безопасность: электронные замки и системы контроля доступа
• Торговые автоматы и механизмы выдачи
• Медицина и лабораторная автоматизация: дозирование и обработка образцов
• Офисная техника: принтеры, копиры и обработка документов
• Автомобильная отрасль: механизмы блокировки, управляемые клапаны
• Робототехника, интеллектуальные системы и сельскохозяйственная техника

Преимущества

• Высокая плотность усилия в компактном цилиндрическом корпусе
• Быстрая реакция и воспроизводимое линейное перемещение
• Замкнутая трубчатая цепь повышает магнитную эффективность и обеспечивает частичное экранирование
• Широкие возможности по настройке: напряжение, ход, кривая силы, крепление и защита от окружающей среды

Недостатки / Ограничения

• Сила уменьшается с увеличением хода; на длинных ходах сила распределена неравномерно
• Значительный нагрев при высокой мощности или непрерывной работе без адекватного охлаждения
• Ограниченный ход по сравнению с приводами на двигателях для очень длинных перемещений
• Дизайны для длинного хода/высокой силы более громоздки, менее эффективны и сложнее в производстве

Устранение неполадок
Проверьте напряжение/ток питания и целостность проводки. Измерьте сопротивление катушки для выявления повреждений обмотки. Осмотрите плунжер и корпус на предмет загрязнений, коррозии или механических препятствий. Проверьте возвратные пружины и выравнивание. Контролируйте рабочий цикл и температуру, чтобы избежать отказов, связанных с перегревом.

Рекомендации по выбору
Укажите тип движения (толкание/тяга), требуемую силу с учётом трения и запаса прочности, ход и требуемую силу на данном ходе, напряжение и мощность, рабочий цикл (прерывистый/непрерывный), условия окружающей среды (температура, пыль, химия), габариты и требования по центровке, ожидаемое число циклов. Для сложных задач длинного хода/высокой нагрузки рассмотрите механическое усиление, гибридные приводы или многоступенчатые решения и проведите прототипные испытания.

Технические данные (кратко)

• Brand: Weilong Technology
• Model Number: WL132250
• Rated Voltage (V): DC 12 V / 24 V / 48 V / 60 V
• Rated Power (W): 5000–6000 W
• Working Type: Tubular pull type
• Holding Force (N): 300–500 N
• Stroke (mm): 30–125 mm
• Reset Time (s): 0.1
• Service Life: ~300,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel, zinc plated
• Lead Wire Length (mm): 200
• Installation: adjustable screw & cap
• Dimension Tolerance: ±0.1 mm
• Waterproof: None (standard)
• Insulation Class: F
• Hi-Pot Test: AC 1200 V 50/60 Hz 2 s
• Non-excitation Holding Force: 0 N
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Terms: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs/week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
