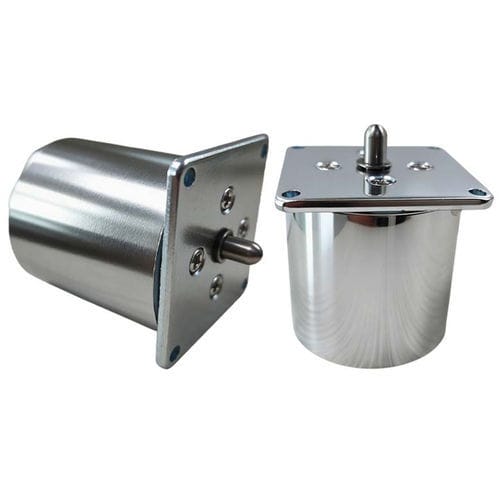

Линейный электромагнит WL4343

без технического обслуживаниятрубчатыйкомпактный

Обзор продукта
Трубчатый толкательно-тянущий соленоид WL4343 — это линейный электромеханический исполнительный механизм, преобразующий электрический ток в повторяемое прямолинейное движение. Он имеет трубчатый корпус, катушку и подвижный якорь, способный выполнять как толкающие, так и тянущие ходы. Трубчатая конструкция повышает магнитную эффективность, защищает внутренние компоненты и подходит для компактных установок.

Что такое трубчатый толкательно-тянущий соленоид?
Электромеханическое устройство, генерирующее линейную силу за счёт магнитного поля, создаваемого катушкой. В зависимости от конструкции якорь может работать в направлении толкания и тянения. Типичные области применения: автоматизация, запирающие механизмы, торговые аппараты и другие случаи, где требуется точное линейное движение в ограниченном пространстве.

Особенности

• Компактная трубчатая конструкция для экономии пространства и защиты внутренних частей
• Высокое соотношение силы к размеру благодаря эффективной магнитной схеме
• Разработан для работы как при толкании, так и при тягении
• Доступен в распространённых постоянных напряжениях (6 В, 12 В, 24 В) и в вариантах под заказ
• Низкое энергопотребление во многих конфигурациях
• Прочный корпус из углеродистой стали с покрытием; некоторые варианты имеют водозащиту
• Подходит для работы на высокой частоте при соответствующей спецификации

Применение

• Промышленная автоматизация: сортировочные, упаковочные и роботизированные системы
• Запирающие механизмы и интеллектуальные замки
• Торговые аппараты и киоски (выдача/обработка монет)
• Автомобильная отрасль: приводы для топливных систем, дверные замки, управляющие клапаны
• Медицинские приборы, требующие точного управления жидкостями или механизмами
• Офисное оборудование: принтеры, копиры и сканеры
• Любое устройство, требующее компактного, повторяемого линейного привода

Преимущества и недостатки
Преимущества

• Эффективная передача силы за счёт замкнутой магнитной цепи
• Небольшие габариты, подходящие для ограниченных по пространству конструкций
• Трубчатый корпус защищает от пыли и механических повреждений (для сертифицированных вариантов)
• Быстрая, точная и повторяемая работа, подходит для частых циклов
• Простая конструкция и невысокие требования к обслуживанию

Недостатки

• Ограниченный ход по сравнению с некоторыми другими линейными привоДами
• Возможный нагрев при длительной непрерывной работе или неправильном напряжении
• Сила снижается по мере увеличения хода
• Необходим правильный выбор напряжения и коэффициента заполнения, чтобы избежать снижения производительности или перегрева
• Кастомизация может увеличить стоимость

Руководство по устранению неисправностей (распространённые проблемы и решения)

• Нет движения: проверьте питание и проводку, убедитесь в правильном напряжении, измерьте сопротивление катушки и замените при обрыве
• Слабая сила: проверьте стабильность питания, убедитесь в подходящем ходе и выравнивании, проверьте крепление
• Перегрев: проверьте режим работы, используйте правильное напряжение, улучшите вентиляцию или выберите модель для непрерывной работы
• Медленная реакция: обеспечьте достаточное питание, уменьшите трение/загрязнение в канале якоря, замените слабую возвратную пружину
• Шумы или вибрация: проверьте затяжку креплений, устраните пульсации питания, замените изношенные детали
• Якорь заклинивает/не возвращается: очистите загрязнения, замените повреждённую пружину, исправьте смещение
• Прерывистая работа: проверьте электрические соединения, обеспечьте стабильное питание, проверьте/замените катушку при повреждении

Технические характеристики

• Brand: Weilong Technology
• Model Number: WL4343
• Rated Voltage (V): DC 12 or 24 V
• Rated Power (W): 3 W
• Work Model: 1 Million Lifespan Cycles
• Holding Force (N): 300 Gf
• Stroke (mm): 3-5 mm
• Reset Time (s): 1 s / 3 s off
• Service Life: 300,000 cycles
• Certification: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc-plated coating
• Lead Wire Length (mm): 200
• Install Style: both sides with three mounting screw holes for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (some variants may be offered separately)
• Insulation Class: F (150 °C)
• Hi-Pot Test: AC 600 V 50/60 Hz 1 s
• Non-excitation Holding Force: 0
• Working Temperature: -10 °C to 100 °C
• Duty Cycle: 1-100% (model dependent)
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
