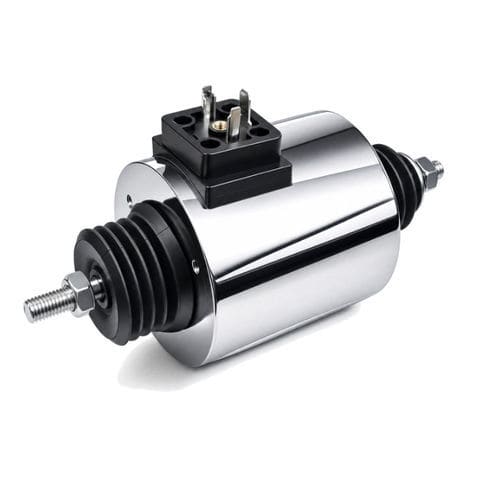

Поддерживающий электромагнит WL7074

линейныйдля блокировкидля сортировки

Обзор продукта
Трубчатый соленоид большого хода WL7074 — push-pull электромагнитный привод для управления линейным перемещением в промышленных и коммерческих применениях. Трубчатая конструкция концентрирует магнитный поток для стабильной силы и компактной интеграции. Питающее напряжение обычно DC 6 V–60 V, ход настраивается от 5 до 30 мм.

Ключевые характеристики

• Трубчатая катушка и железный плунжер для эффективной магнитной связи и снижения потерь энергии.
• Push-pull приведение с большим ходом, настраиваемый ход (5–30 мм) и удерживающая сила (~30–80 N).
• Несколько вариантов DC напряжения (6V, 12V, 24V, 48V, 60V) и настраиваемые электрические разъемы.
• Быстрый отклик, низкий уровень шума и компактный размер для интеграции в автоматизированные системы.
• Регулируемый монтаж (винт/крышка), опциональные удлинения вала, пружины и кронштейны для специфической установки.

Подробное описание
Конструкция WL7074 с трубчатым корпусом повышает магнитную эффективность и стабильность работы по сравнению с открытыми рамными типами. Поддерживает различные режимы работы (1–100%) и может быть выполнен для непрерывной или прерывистой эксплуатации. При длительной непрерывной работе следует предусмотреть меры теплового отвода.

Применения

• Промышленная автоматизация: сортировка, упаковка, конвейеры, текстильное оборудование и управление производственными линиями.
• Безопасность и доступ: электронные дверные замки, замки торговых автоматов, замки для шкафов и системы контроля доступа.
• Медицинские устройства: клапаны и управление жидкостями в диагностическом и дозирующем оборудовании, требующем точного и бесшумного привода.
• Автомotive & транспорт: механизмы запирания, приводы и устройства переключения.
• Авиация и оборона: приводы для систем управления, где требуются надежность и длительный срок службы.
• Коммерческое оборудование: принтеры, киоски, торговые и игровые автоматы.

Преимущества и недостатки

• Преимущества: компактная трубчатая конструкция для улучшенной магнитной эффективности; быстрая коммутация; низкий уровень шума; высокая степень настраиваемости хода, силы и монтажа.
• Недостатки: магнитная сила уменьшается с увеличением хода; при непрерывной работе на высокой нагрузке возникает нагрев и требуется тепловое управление; для очень больших ходов предпочтительнее электродвигатели или пневмоцилиндры.

Устранение неполадок и обслуживание

• Нет движения: проверьте напряжение питания, проводку и состояние разъемов.
• Перегрев: проверьте режим работы, вентиляцию и корректность напряжения.
• Слабая сила: проверьте загрязнение, износ плунжера, несоосность или неправильную настройку хода.
• Шум/вибрация: затяните крепления и проверьте внутренние компоненты.
• Залипание плунжера: очистите и примените рекомендуемые меры защиты; для жестких условий рассмотрите смазку или уплотнение.

Технические характеристики

• Brand: Weilong Technology
• Model: WL7074
• Напряжения: DC 6V, 12V, 24V, 48V, 60V (возможна кастомизация)
• Мощность: ~30–50 W
• Ход: 5–30 mm
• Удерживающая сила: ~30–80 N
• Время возврата: 0,1 s
• Срок службы: до 300 000 циклов
• Материал: корпус из углеродистой стали с цинковым покрытием
• Класс изоляции: F; испытание Hi-Pot AC 600V 50/60Hz 2s
• Рабочий цикл: 1–100%
• Крепление: регулируемый винт и крышка
• Разъем: DC-розетка
• Рабочая температура: -10°C до 100°C
• Гарантия: 1 год
• MOQ: 1000 шт.; Производственная способность: 5000 шт./неделю; Срок доставки: 30 дней; Порт отгрузки: Shenzhen
