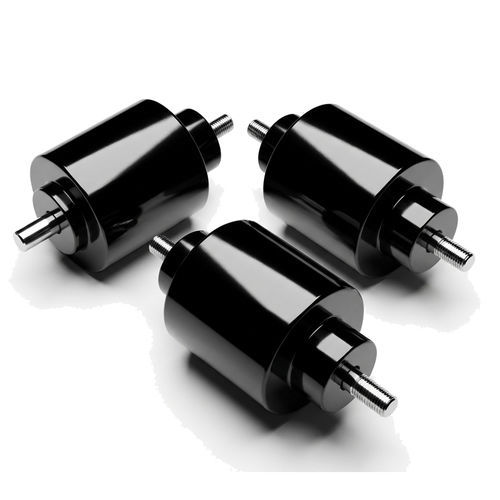

Поддерживающий электромагнит WL4545

линейныйкомпактный24 В

Обзор продукта
AS 4545 — толкающе-тянущий соленоидный актуатор от Weilong Technology, компактный электромагнитный линейный привод, разработанный для промышленных и коммерческих систем автоматизации. Он преобразует электрическую энергию в контролируемое линейное движение с помощью оптимизированной катушки и магнитной цепи в корпусе из углеродистой стали с цинковым покрытием. Стандарт: 24 V DC (возможна опция 12 V), подходит для задач с коротким ходом и быстрой реакцией.

Конструкция и принцип работы
Актуатор обеспечивает двунаправленное (push/pull) линейное перемещение с ходом 5–8 мм. Конструкция ориентирована на сбалансированную магнитную цепь и оптимальное расположение катушки для стабильной реакции и воспроизводимой силы. Крепление осуществляется через три боковых монтажных отверстия для простой интеграции. Электрические и механические параметры (напряжение, ход, ориентация монтажа) настраиваются под требования OEM.

Применения

• Электронные замки и системы контроля доступа
• Торговые автоматы и диспенсеры
• Оборудование промышленной автоматизации и приводы переключателей
• Медицинские приборы с коротким линейным ходом
• OEM-контроллеры и интеллектуальные механизмы

Ключевые преимущества

• Компактные габариты для ограниченных пространств
• Быстрое, воспроизводимое линейное перемещение для переключения, фиксации и позиционирования
• Широкие возможности рабочего цикла в зависимости от конфигурации
• Стандартные варианты напряжения (24 V DC; доступна 12 V)
• Простая механическая интеграция благодаря боковым монтажным отверстиям

Ограничения и особенности проектирования

• Ход ограничен по сравнению с электрическими цилиндрами и моторными приводами
• Выделение тепла при непрерывной работе — требуется расчет режима работы
• Обеспечивает только линейное движение (без вращения или сложной кинематики)
• С увеличением хода сила уменьшается — необходима проверка в условиях нагрузки
• Требуется стабильное DC- питание для равномерной работы

Технические данные
Brand: Weilong Technology
Model number: AS 4545
Номинальное напряжение: DC 24 V (доступна опция 12 V)
Номинальная мощность: 32 W
Ресурс/рабочая модель: до 1 000 000 циклов (в зависимости от конфигурации)
Удерживающая сила: ~3000 GF
Ход: 5–8 mm
Время сброса: типично 1–3 с (в зависимости от схемы и нагрузки)
Срок службы: до сотен тысяч — 1 000 000 циклов
Сертификации: CE, RoHS, ISO9001
Материал: корпус из углеродистой стали с цинковым покрытием
Длина проводов: 200 mm
Установка: боковой монтаж с тремя крепежными отверстиями
Допуск по размерам: +/- 0,1 mm
Водозащита: нет (не предназначен для погружения)
Класс изоляции: F (150°C)
Hi-Pot тест: AC 600V 50/60Hz 1 s
Удерживающая сила без возбуждения: 0
Температура эксплуатации: -10°C до 100°C
Рабочий цикл: 1–100% (зависит от конструкции)
Глубина резьбы: N/A
Условия оплаты: TT или аккредитив по факту
Пробный заказ: доступен
Гарантия: 1 год
MOQ: 500 шт
Возможности поставки: ~5000 шт/неделя
Срок поставки: ~30 дней
Порт отгрузки: Shenzhen

Технические характеристики

• Модель: AS 4545
• Бренд: Weilong Technology
• Номинальное напряжение: DC 24 V (также доступно 12 V)
• Номинальная мощность: 32 W
• Ход: 5–8 mm
• Удерживающая сила: ~3000 GF
• Срок службы: до сотен тысяч — 1 000 000 циклов
• Материал корпуса: углеродистая сталь, цинковое покрытие
• Длина провода: 200 mm
• Класс изоляции: F (150°C)
• Диапазон рабочих температур: -10°C до 100°C
• Рабочий цикл: 1–100% (в зависимости от применения)
• Сертификации: CE, RoHS, ISO9001
• Логистика: MOQ 500 шт, поставка ~5000 шт/неделя, типичная доставка ~30 дней
