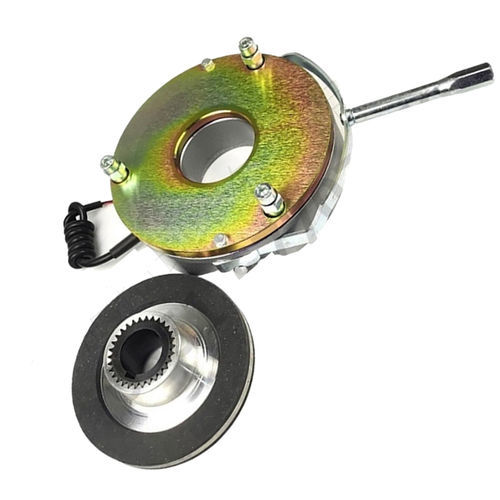

Тормозной блок трения WL series

на пружинеразжимание вручнуюэлектромагнитное разжимание

Обзор продукта
Тормоз при отключении питания (power-off) — это аварийный тормоз с пружинным срабатыванием и электрическим отпуском, предназначенный для промышленного и автоматизированного оборудования. При подаче питания электромагнитная катушка создает магнитную силу, отпускающую тормоз и обеспечивающую нормальную работу двигателя. При отключении питания внутренние пружины автоматически прижимают фрикционные накладки, чтобы остановить или зафиксировать вращающийся вал. Конструкция компактна и модульна для прямой интеграции с валами двигателей или редукторов, обеспечивает стабильный крутящий момент и быструю реакцию.

Ключевые особенности

• Функция безопасности: пружинное срабатывание и электрический отпуск
• Быстрое срабатывание при отключении питания (указано ≤ 0,2 с)
• Стабильный и постоянный тормозной момент
• Компактная модульная конструкция для установки на валы двигателей или редукторов
• Долговечные фрикционные накладки без асбеста
• Корпуса с классом защиты от пыли и влаги (например, IP54)
• Варианты катушек с низким энергопотреблением и простое электрическое управление
• Опциональный ручной отпуск для обслуживания
• Функция защиты от перегрева

Рабочие характеристики и конструкция

• Быстрое срабатывание при отключении питания для предотвращения неконтролируемого движения
• Разработан для частых циклов пуск/стоп с высокой надежностью
• Модульные размеры и диапазоны моментов для различных валов и схем монтажа
• Требуются теплотехнические расчеты для приложений с высоким рабочим циклом

Применение

• Линии автоматизации: конвейеры, упаковочные машины, робототехника для аварийной остановки и точного позиционирования
• CNC-оборудование: позиционирование осей и защита инструмента
• Лебедки, краны, лифты и подъемное оборудование для надежного удержания при отключении питания
• Возобновляемая энергетика: остановка и обслуживание роторов (например, ветряные турбины)
• Автономные транспортные средства (AGV), штабелеры и складские системы
• Текстильная, полиграфическая, пищевая промышленность и другое промышленное оборудование, требующее точной остановки и удержания нагрузки

Преимущества

• Автоматическое аварийное срабатывание при отключении питания
• Быстрая реакция и стабильный момент для точной остановки
• Компактная интеграция с двигателями и редукторами
• Долговечные фрикционные материалы и низкие требования к обслуживанию
• Простое управление и несколько вариантов напряжения

Недостатки / рекомендации

• Фрикционные элементы изнашиваются и требуют периодической проверки и замены
• При частых торможениях выделяется тепло; требуется соответствующая теплотехническая схема и оценка рабочего режима
• Некоторые модели могут издавать шум при срабатывании
• Для удержания в освобожденном состоянии требуется постоянное питание, что влечет небольшое постоянное энергопотребление в работе

Как выбрать тормоз power-off

• Определите требуемый тормозной момент: рассчитайте максимальный крутящий момент нагрузки по мощности двигателя, скорости и передаточным отношениям и примените запас прочности (обычно 1,5–2× для вертикальных нагрузок)
• Проверьте диаметр вала, шпонку и конфигурацию крепления для соответствия ступице тормоза и монтажному пространству
• Подтвердите электрические параметры: выберите напряжение/катушку, совместимые с системой управления (например, 24VDC, 48VDC, 110VAC, 220VAC)
• Оцените рабочий цикл и тепловые характеристики: для частых циклов выбирайте большую способность рассеивания тепла и прочные фрикционные материалы
• Учитывайте степень защиты окружающей среды: выбирайте IP54 или выше для запыленных/влажных условий; для коррозионных сред используйте корпус с покрытием или из нержавеющей стали
• При необходимости проверьте стандарты безопасности, сертификаты и кривые момент/температура

Технические спецификации

• Принцип работы: пружинное срабатывание (включается при отключении питания), электрический отпуск (катушка удерживает тормоз открытым)
• Типичное время срабатывания: ≤ 0,2 секунды (торможение при отключении питания)
• Материал трения: износостойкие безасбестовые накладки
• Класс защиты: например IP54 (защита от пыли и влаги)
• Защитные функции: защита от перегрева
• Варианты напряжения (пример): 24VDC, 48VDC, 110VAC, 220VAC
• Варианты катушек с низким энергопотреблением и опциональный ручной отпуск для обслуживания
• Крепление: модульная конструкция для прямой установки на валы двигателя или редуктора
