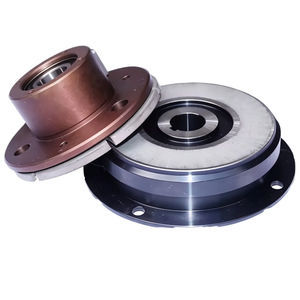

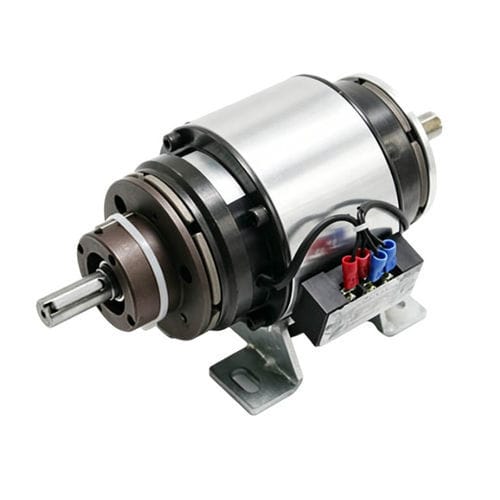

Комбинированный блок тормоза сцепления трения WL80105EC

электромагнитныйс установкой на фланце

Обзор продукта
Открытая электромагнитная муфта-тормоз — компактный узел передачи мощности, объединяющий сцепление и торможение в одном корпусе. Открытая конструкция улучшает вентиляцию и доступ для осмотра, упрощает отвод тепла и обслуживание. Модель предназначена для промышленных применений с частыми циклами пуск/стоп и быстрым откликом, например в упаковке, печати и индексировании конвейеров.

Ключевые характеристики

• Интегрированные функции сцепления и тормоза в одном компактном модуле
• Открытая/экспонированная конструкция для улучшенной вентиляции и отведения тепла
• Быстрый отклик, стабильная передача момента и низкий уровень шума
• Фланцевое крепление для простоты установки и центровки
• Подходит для частых пуск/стоп циклов и высокоскоростных индексирующих применений

Технический паспорт (выбранные данные)
24V открытая электромагнитная муфта-тормоз — выбранные параметры:

• Brand: Weilong Technology
• Model Number: WL80105EC (название продукта) / WL8015EC (паспорт)
• Номинальное напряжение: DC 24 V
• Номинальная мощность: 24 W
• Рабочий режим: питание — удержание
• Удерживающая сила: 0.6 Kg
• Тип сцепления: фланцевое крепление
• Время восстановления: 0.3 с вкл / 0.3 с выкл
• Срок службы: 100 000 циклов
• Материал: корпус из углеродистой стали с тефлоновым покрытием
• Длина выводов: 300 мм
• Способ установки: фланец
• Допуск размеров: +/- 0.1 мм
• Класс изоляции: F (155°C)
• Рабочая температура: -10°C до 100°C
• Дежурность: 1–100%
• Сертификаты: CE, RoHS, ISO9001
• MOQ: 1000 шт — Производительность: 5000 шт/неделя — Срок поставки: 30 дней

Применения
Применяется для управления подачей, резкой, маркировкой и индексированием в упаковочных машинах; подачи бумаги и контроля натяжения в печатном оборудовании; управления намоткой в текстильных машинах; позиционирования и остановки в конвейерных системах. Также применимо в обработке проводов, пищевой обработке, деревообработке, медицинском оборудовании и робототехнике, где требуются быстрые ответы и частые циклы пуск/стоп.

Преимущества и недостатки

• Преимущества: быстрый отклик; интегрированная муфта-тормоз экономит место для установки; открытая конструкция улучшает охлаждение и упрощает осмотр и обслуживание; стабильная работа с низкой вибрацией.
• Недостатки: экспонированные компоненты более уязвимы к пыли, влаге и масляным загрязнениям, требуют регулярного обслуживания; возможный нагрев при длительной интенсивной эксплуатации; требуется стабильное питание и целостность катушки.

Поиск и устранение неисправностей
Типичные проблемы: пробуксовка (изношенные фрикционные поверхности, загрязнение маслом, перегрузка); перегрев (избыточный цикл работы, плохая вентиляция, некорректное напряжение); посторонние шумы (рыхлая установка, износ подшипников, несоосность); слабый момент (низкое напряжение, повреждение катушки, износ фрикционных элементов, неправильный воздушный зазор); медленный отклик (проблемы с электрическими соединениями, неисправность катушки, механический износ). Рекомендуемые меры: очистка или замена фрикционных деталей, проверка напряжения и проводки, улучшение охлаждения, проверка установки и соосности, замена изношенных компонентов.

FAQ (выборочно)

• Что такое открытая магнитная муфта-тормоз? — Компактное электромагнитное устройство, совмещающее функции сцепления и тормоза для передачи момента и быстрого управления пуск/стоп.
• Как оно работает? — Электромагнитное притяжение включает сцепление для передачи момента; тормоз останавливает вал при необходимости.
• В каких отраслях используется? — Упаковка, печать, текстиль, конвейеры, автоматизация, пищевое производство и другие промышленные области.
• Как выбрать подходящую модель? — Учитывайте требуемый момент, напряжение, скорость, дежурность, размеры вала, пространство установки и условия окружающей среды.

Технические характеристики

• Brand: Weilong Technology
• Model Number: WL80105EC / WL8015EC
• Номинальное напряжение: DC 24 V
• Номинальная мощность: 24 W
• Рабочий режим: питание — удержание
• Удерживающая сила: 0.6 Kg
• Тип сцепления: фланцевое крепление
• Время восстановления: 0.3 с вкл / 0.3 с выкл
• Срок службы: 100 000 циклов
• Материал: корпус из углеродистой стали с тефлоновым покрытием
• Длина выводов: 300 мм
• Допуск размеров: +/- 0.1 мм
• Класс изоляции: F (155°C)
• Рабочая температура: -10°C до 100°C
• Дежурность: 1–100%
• Сертификаты: CE, RoHS, ISO9001
• Гарантия: 1 год
