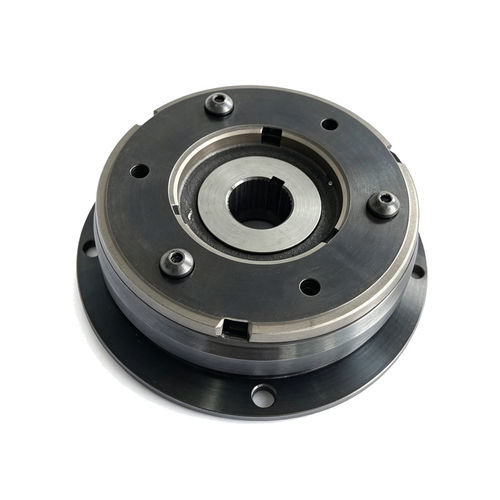

Сцепление трения WL6318

электромагнитноеэлектромеханическоес установкой на фланце

Обзор продукта
WL6318 — электромагнитная муфта на 24 В постоянного тока, которая регулирует передачу крутящего момента между двумя вращающимися валами посредством магнитного возбуждения внутренней катушки. При подаче питания пластина якоря притягивается к ротору и передаёт вращение; при отключении питания муфта размыкается. Конструкция подходит для промышленной автоматизации: конвейеры, упаковочные машины, робототехника и системы точного позиционирования.

Ключевые особенности

• Работает от DC 24 В (совместима с ПЛК)
• Быстрый отклик и точное включение
• Компактная конструкция с фланцевым креплением для лёгкой интеграции
• Стабильная передача крутящего момента при низком шуме и вибрации
• Высокая цикловая нагрузка и сменный фрикционный материал
• Совместимость с системами ПЛК для автоматического управления

Видео продукта
Включает демонстрационное видео, показывающее поведение при включении, монтаж и типичные примеры применения.

Детальное отображение / Галерея
Фотографии высокого разрешения показывают разные ракурсы и варианты: компактные решения, типы с высоким крутящим моментом, примеры применений и крупные планы фрикционных поверхностей и монтажных фланцев.

Промышленные применения
Типичные области: конвейеры, упаковочные машины, робототехника, ЧПУ станки, печатные прессы, текстильное оборудование, линии переработки пищевых продуктов и автомобильные компрессоры — подходит там, где требуется плавный старт/стоп, точное позиционирование и повторяемое включение.

Преимущества и недостатки

• Преимущества: быстрый отклик, точный контроль движения, энергоэффективная работа на 24 В, компактный размер, невысокое обслуживание и длительный срок службы.
• Недостатки: нагрев при частом использовании (может потребоваться вентиляция), износ фрикционного материала со временем, ограниченный диапазон крутящего момента у малых моделей, чувствительность к стабильности напряжения и выравниванию при установке.

Краткое руководство по устранению неполадок

• Электрические проверки: проверьте 24V питание под нагрузкой, заземление и разъёмы, измерьте сопротивление катушки (обычно ~20–30 Ω при комнатной температуре).
• Механические проверки: проверьте воздушный зазор и ход якоря, проверьте выравнивание, удалите масло/смазку с фрикционных поверхностей.
• Перегрев: причины — пониженное напряжение, непрерывная работа сверх допуска, проскальзывание, высокая температура окружающей среды или недостаточная вентиляция.
• Профилактическое обслуживание: держите муфту в чистоте, подтягивайте электрические соединения, регулярно измеряйте и регулируйте воздушный зазор, соблюдайте рекомендации по циклу работы.

Часто задаваемые вопросы

• Нормальное сопротивление катушки: ~20–30 Ω при комнатной температуре; обрыв = разрыв катушки, очень низкое (<5 Ω) = короткое замыкание.
• Не использовать 12V (недостаточно) или 48V (повредит катушку); использовать указанное 24V DC ±10%.
• Типичный воздушный зазор: 0.3–0.7 мм; проверять каждые 500–1000 часов работы или при обнаружении проскальзывания.

Технические характеристики

• Brand: Weilong Technology
• Model Number: WL6318
• Rated Voltage (V): DC 24 V
• Rated Power (W): 5.8 W
• Work Model: Power on to hold
• Holding Force: 1500 GF
• Electromagnetic clutch type: Flange Fixed Type
• Reset Time(s): 0.3 sec on / 0.3 sec off
• Service Life: ~100,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with Teflon-plated coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable screw
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: F (155 °C)
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10 °C to 100 °C
• Duty Cycle: 1–100%
• Thread Depth (mm): /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
