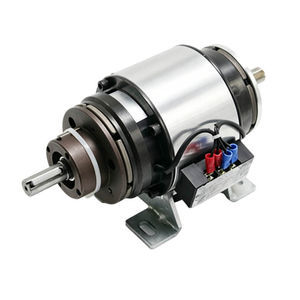

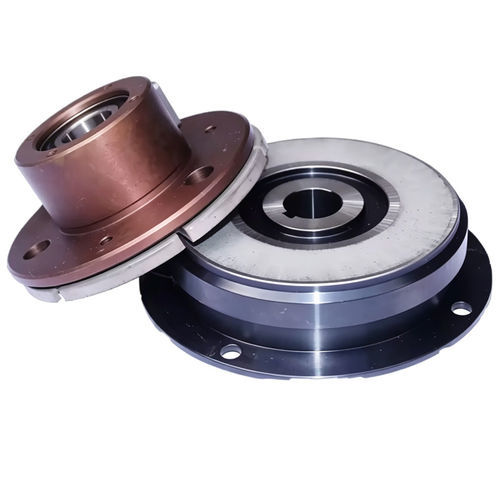

Тормоз сцепления трения WL6324

электромагнитный

Обзор продукта
Электромагнитные муфты и тормоза используют электромагнитную силу для включения/выключения передачи мощности и остановки вращающихся деталей для управления движением. WL6324 от Weilong Technology объединяет функции муфты и тормоза — соединяет ведущий и ведомый валы и при этом быстро и точно останавливает движение. Ток через катушку формирует магнитное поле, которое включает фрикционные поверхности для передачи момента или торможения. Эти блоки применимы в промышленном оборудовании, автоматизации и робототехнике, где требуются быстрая реакция, высокая точность и надёжное управление вращением.

Особенности

• Быстрое время отклика и точное включение/выключение
• Плавное включение с минимальной вибрацией и шумом
• Компактная конструкция для интеграции в ограниченные пространства
• Низкие потребности в техническом обслуживании и долгий срок службы
• Возможность дистанционного и автоматизированного управления
• Высокая передача крутящего момента и стабильное торможение
• Подходит для непрерывной и высокоскоростной работы с хорошей энергоэффективностью

Технические данные (кратко)
Brand: Weilong Technology
Model Number: WL6324
Rated Voltage: DC 24V
Rated Power: 45 W
Static Torque: 175 Nm
Rated Torque: 175 Nm
Max Speed (RPM): 6000 RPM
Response Time: < 30 ms
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing with Teflon-plated coating
Lead Wire Length: 200 mm
Install Style: Adjustable screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Dynamic Friction Torque Range: 5.0 ~ 320 Nm
Payment Term (typical): TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 100 pcs
Supply Ability: 1000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Как проверить напряжение катушки

• Возьмите цифровой мультиметр и установите его на подходящий постоянный диапазон для номинального напряжения.
• Отключите питание оборудования и найдите два вывода катушки.
• Включите оборудование в нормальном режиме и измерьте напряжение между выводами катушки, обеспечив хороший контакт зондов.
• Сравните измеренное напряжение с номиналом 24 В; низкое значение указывает на нестабильное питание, ослабленные провода или плохой контакт.
• Если показания аномальны или нулевые, проверьте обрыв проводов, неисправные переключатели или разрыв цепи катушки. Избегайте контакта с оголёнными токоведущими частями при измерении.

Преимущества и недостатки
Плюсы

• Быстрая реакция и точное управление для точного включения и остановки
• Компактность и простота интеграции в машины
• Низкие эксплуатационные затраты благодаря редкому обслуживанию
• Долговечная работа, подходящая для непрерывной эксплуатации
• Поддерживает автоматизацию и дистанционное управление

Минусы

• Требуется постоянное питание, что может увеличить энергопотребление
• Выделение тепла в процессе работы может повлиять на характеристики при недостаточном охлаждении
• Высокие нагрузки ускоряют износ фрикционных компонентов
• Более высокая начальная стоимость по сравнению с некоторыми механическими системами

Общий план устранения неисправностей

• Определите, является ли неисправность электрической или механической: типичные проблемы — не входит в зацепление, не выходит, проскальзывание, посторонние шумы.
• Проверка напряжения: убедитесь, что катушка получает правильное напряжение; низкое напряжение вызывает проскальзывание.
• Проверка катушки: измерьте сопротивление катушки; бесконечность = обрыв, близко к нулю = короткое замыкание (в обоих случаях требуется замена).
• Проверка проводки: осмотрите провода на повреждения, зажатие или коррозию; подтвердите заземление.
• Проверка воздушного зазора: убедитесь, что зазор между ротором и якорем соответствует спецификациям производителя; слишком большой зазор препятствует включению, слишком малый вызывает залипание.
• Загрязнение: масло, смазка или пыль на фрикционных поверхностях снижают удерживающий момент; очистите и при необходимости отполируйте поверхности.
• Механический износ: проверьте ротор и якорь на риски, трещины или следы нагара; замените изношенные детали и подготовьте новые фрикционные поверхности.

Промышленные применения
Применяется в автоматизации и производстве для управления конвейерами, роботизированными руками, упаковочными машинами, печатными станками, текстильным оборудованием, станками (токарные, фрезерные), медицинским оборудованием, офисной автоматикой и испытательными стендами для автомобилей. Подходит там, где важны производительность, безопасность и позиционирование в условиях высокой скорости или высокой точности.

Частые вопросы / типичные неисправности (кратко)

• Почему не включается? — Проверьте напряжение и сопротивление катушки; убедитесь, что воздушный зазор в пределах спецификации.
• Почему не выключается при обесточивании? — Проверьте на электрические неисправности, продолжающие подавать питание на катушку, или на пригорание фрикционных поверхностей.
• Почему проскальзывает? — Причины: загрязнение, низкое напряжение или отсутствие притирки у новых узлов.
• Почему перегревается? — Постоянное проскальзывание, перенапряжение или неверный тип питания могут привести к перегреву.
• Почему слышны скребущие/шлифовальные звуки? — Обычно воздушный зазор слишком мал (контакт) или отказ подшипника; проверить и заменить при необходимости.

Рекомендации по установке и выбору

• Оцените требуемый крутящий момент с соответствующим запасом прочности.
• Учитывайте рабочую скорость и требуемое время отклика для конкретного применения.
• Оцените режим работы и требования по отведению тепла для непрерывной или частой эксплуатации.
• Подтвердите совместимость напряжения и мощности (например, WL6324 = 24V DC).
• Учитывайте габариты и ограничения монтажа; обеспечьте корректную выверку.
• Выберите дополнительные защиты для агрессивных сред (уплотнения, антикоррозионная защита) при необходимости.

Технические характеристики

• Brand: Weilong Technology
• Model: WL6324
• Rated Voltage: DC 24V
• Rated Power: 45 W
• Static / Rated Torque: 175 Nm
• Max Speed: 6000 RPM
• Response Time: < 30 ms
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel with Teflon-plated coating
• Lead Wire Length: 200 mm
• Installation: Adjustable screw
• Dimension Tolerance: +/- 0.1 mm
• Working Temperature Range: -10°C to 100°C
• Duty Cycle: 1–100%
• Dynamic Friction Torque Range: 5.0–320 Nm
• Warranty: 1 Year
• MOQ: 100 pcs
• Supply Ability: 1000 pcs/week
• Typical Delivery Time: 30 Days
