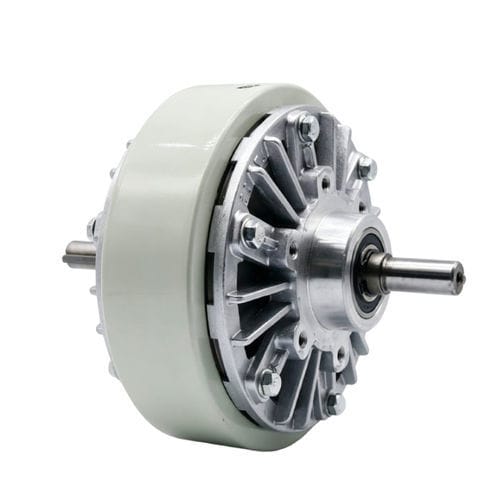

Порошковое сцепление WL13472A

электромагнитноемагнитноедля контроля напряжения

Обзор продукта
Магнитнопорошковая муфта — электромагнитное устройство управления крутящим моментом, использующее магнитный порошок, заключённый в корпусе муфты, для передачи момента между входным и выходным валами. При прохождении тока через катушку создаётся магнитное поле, заставляющее порошок сцепляться и передавать момент. Момент точно регулируется изменением тока катушки.

Основные характеристики
WL13472A обеспечивает переменное управление моментом за счёт регулирования тока, плавное включение с минимальными ударами и вибрациями, быструю реакцию, подходящую для высокоскоростных автоматизированных систем и задач регулирования натяжения, длительный срок службы, эффективный отвод тепла, низкий уровень шума и компактные габариты.

Конструкция и компоненты
Типовая конструкция включает электромагнитную катушку, роторный узел, камеру с магнитным порошком, подшипники, пути отвода тепла и входной/выходной валы. Блок фланцево-фиксированного типа, работает в режиме power-on-to-hold (питание — удержание). Материалы и охлаждение подобраны для многократных циклов и стабильной выдачи момента.

Промышленные применения

• Системы намотки/снятия проволоки для стабильности момента и однородности изделия.
• Печатное оборудование для контроля натяжения бумаги и точности печати.
• Упаковочное оборудование, требующее синхронизации натяжения.
• Текстильные машины для регулирования натяжения нити при прядении и ткачестве.
• Переработка бумаги и обработка плёнки на высоких скоростях.
• Линии производства кабелей, батарей, этикеток и различные автоматизированные системы.

Преимущества

• Точное управление моментом посредством регулировки тока.
• Плавное включение, минимизирующее ударные нагрузки и вибрации.
• Быстрая реакция, пригодная для синхронизации и автоматизации.
• Компактная конструкция, простота установки и возможность непрерывной работы.
• Долговечность, низкий уровень шума и воспроизводимость характеристик момента.

Недостатки

• Генерация тепла при длительной работе под высокой нагрузкой; может потребоваться дополнительное охлаждение.
• Износ магнитного порошка со временем может снижать момент и требовать обслуживания или дозаправки.
• Более высокая стоимость по сравнению с простыми фрикционными муфтами.
• Неправильный подбор (диапазон момента, режим работы, скорость) снижает эффективность и срок службы.

Техника безопасности и обращение
Магнитный порошок и аналогичные металлические порошки могут представлять риск пожара и взрыва пыли. Не использовать воду при тушении пожара с участием металлического порошка; применять сухой порошок класса D или песок. Избегать накопления пыли и источников возгорания; при необходимости использовать искробезопасные инструменты. Хранить с целью минимизации распространения пыли и соблюдать местные нормативы. При работе с порошком или остатками использовать СИЗ (защита глаз, респиратор и огнестойкая одежда).
Технические характеристики

• Модель: WL13472A
• Бренд: Weilong Technology
• Номинальное напряжение: DC 24 V
• Номинальная мощность: 12 W
• Режим работы: Power-on-to-hold (питание — удержание)
• Удерживающая сила (указано): 0.6 kg (удерживающая сила без возбуждения: 0)
• Время срабатывания/сброса: 0.3 s on / 0.3 s off
• Срок службы: ~100 000 циклов
• Сертификации: CE, RoHS, ISO9001
• Материал корпуса: углеродистая сталь с тефлоновым покрытием
• Длина выводных проводов: 200 mm
• Крепление: регулируемый винт / фланцевое крепление
• Допуск по размерам: +/- 0.1 mm
• Температура эксплуатации: -10°C до 100°C
• Класс изоляции: F (155°C)
• Испытание диэлектрической прочности: AC 600V 50/60Hz 2s
• Удерживающая сила без возбуждения: 0
• Рабочий цикл: 1–100%
• MOQ: 1000 шт.; Производственная мощность ~5000 шт./неделя; Срок поставки ~30 дней
• Условия оплаты: TT или аккредитив (LC) при виде
• Гарантия: 1 год
• Порт отгрузки: Shenzhen
