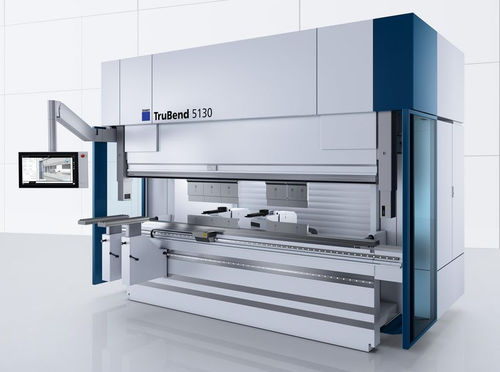

Сервоэлектрический листогибочный пресс TruBend 5000 series

ЧПУ6 осейс высокой скоростью

Обзор
TruBend серии 5000 от TRUMPF — модульная линейка гибочных прессов, разработанная для производительного и гибкого гибочного процесса деталей из листового металла и профилей. От программирования и автоматической смены инструмента до измерения угла — серия ориентирована на короткие циклы, быструю переналадку и стабильное качество первой детали.

Ключевые преимущества

• Высокая производительность и сокращённое время переналадки
• Гибкость производства благодаря 6‑осевому заднему упору
• Смещение нижнего инструмента для специальных операций
• On‑Demand Servo Drive: тихая, быстрая и энергоэффективная работа
• ToolMaster — автоматическая смена инструмента для минимизации операций по оснащению
• Touchpoint TruBend и MobileControl: интуитивное планшетное управление
• Системы измерения угла (ACB Wireless, ACB Laser, ACB Speed) для высокой точности с первой детали
• TCB и Part Indicator для снижения брака

Функции и оснащение

• 6‑осевой задний упор – полная свобода позиционирования и обработка сложных последовательностей гибки.
• ToolMaster (автоматическая смена инструмента) – автоматизирует процессы оснащения, особенно полезно при малых сериях.
• Смещение нижнего инструмента – расширяет возможности по специальным применениям, например для отгибов.
• On‑Demand Servo Drive – подача энергии по требованию; очень тихая и энергоэффективная.
• Системы ACB – ACB Wireless и ACB Laser для автоматического измерения и коррекции угла.
• TCB – обнаружение толщины и автоматическая компенсация глубины хода.
• Part Indicator – поддержка оператору камерой для корректной укладки заготовки и уменьшения брака.
• LED‑подсветка и эргономичные опоры – оптимальное освещение рабочей зоны и регулируемые опоры для тяжёлых деталей.
• Интеграция ПО – совместимость с TruTops Boost, TecZone Bend и цифровыми решениями TRUMPF.

Технические данные (выдержка сравнения вариантов серии 5000)
Пресс‑сила: от 850 kN (5085) до 3200 kN (5320).
Длина гиба: от 2210 мм до 4420 мм в зависимости от модели.
Свободный проход между стойками: 1750 мм–3680 мм.
Полезная монтажная высота: стандарт 385 мм (у некоторых вариантов 615 мм).
Глубина горловины: 420 мм. Интерфейс: Touchpoint TruBend; доступен MobileControl.
Габариты и масса зависят от модели (длины 3020–5180 мм; масса ≈ 8300–23400 кг).

Области применения

• Высокоточная гибка тонкого и толстого листа
• Гибка длинномерных профилей и крупных деталей
• Малосерийное и среднесерийное производство с быстрыми переналадками
• Интеграция в автоматические ячейки для серийного производства

Технические характеристики

• Серия: TruBend серии 5000
• Назначение: промышленные гибочные прессы для листовой металлообработки
• Управление: Touchpoint TruBend; MobileControl
• Измерение угла: ACB Wireless, ACB Laser, ACB Speed
• Автоматизация: ToolMaster, интеграция TruBend Cell 5000
• Привод: On‑Demand Servo Drive
• Компенсация толщины: Thickness Controlled Bending (TCB)
• Подсветка: LED рабочая подсветка
• ПО: TruTops Boost, TecZone Bend, OPC UA интерфейсы
