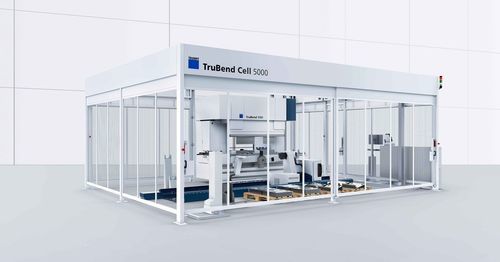

Роботизированная ячейка для сгибания TruBend Cell 5000 Lean Edition

для разгрузочно-погрузочных работсцепления

Обзор
TruBend Cell 5000 Lean Edition — производительная и экономичная ячейка гибки, разработанная для выполнения быстрых и точных гибов с коротким временем переналадки. Обеспечивает гибкую автоматизацию для широкого диапазона деталей за счёт интуитивного программирования и модульных захватов.

Ключевые преимущества

• Простое программирование: TecZone Bend за секунды генерирует варианты программы по 2D/3D данным (включая NC-код), сокращая время подготовки.
• Гибкая обработка деталей: Поддержка вакуумных и механических захватов для мелких и средних деталей, а также деталей до 40 кг.
• Автоматическая смена захватов: Быстрая автоматическая замена захватов уменьшает ручное вмешательство и время наладки.
• Надёжный захват: Датчик листа обеспечивает корректное определение заготовки и стабильную обработку без необходимости в отдельной центровочной станции.

Варианты автоматизации и захватов

• Multigripper medium: регулируемый, поддерживает вакуумный захват; предназначен для средних деталей, настраивается офлайн для сокращения времени подготовки.
• Поворотный захват-клещи: для автоматической гибки мелких компонентов; линейные и поворотные оси уменьшают количество перехватов.
• Multigripper small: регулируемый для мелких деталей, с быстросъёмными креплениями и 180° поворотным устройством для сокращения цикла при гибке коробок.
• Пакет для мелких деталей: включает станцию съёма листа и захват, позволяет разделять и производить компоненты параллельно основной линии.
• Консоль смены захватов: автоматически меняет захваты для обработки смешанных заказов без ручного вмешательства.

Видео
Доступно видео продукта, демонстрирующее TruBend Cell 5000 Lean Edition и её работу.

Технические данные (кратко)
Прессовая сила: 850 kN
Длина гиба: 2210 mm
Ширина между стойками: 1750 mm
Полезная монтажная высота: 615 mm
Глубина горловины: 420 mm
Скорость быстрого опускания: 200 mm/s
Макс. рабочее перемещение по Y: 25 mm/s

BendMaster
Макс. размер детали: 2000 mm x 1000 mm
Профили: до 2000 mm
Макс. вес детали: 40 kg
Макс. грузоподъёмность: 60 kg
Мин. толщина листа: 0,7 mm
Длина пути: 6 m
Макс. стек листов: 700 mm
Макс. высота стопки готовых деталей: 1000 mm

Габариты и масса
Масса BendMaster: 595 kg
Масса базовой машины: 7800 kg
TruBend машина (Д×Ш×В): 3020 mm x 1800 mm x 2835 mm
Напольная направляющая на каждый элемент 2000 mm: 310 kg

Технические характеристики

• Прессовая сила: 850 kN
• Длина гиба: 2210 mm
• Ширина между стойками: 1750 mm
• Полезная монтажная высота: 615 mm
• Глубина горловины: 420 mm
• Скорость быстрого опускания: 200 mm/s
• Макс. рабочее перемещение по Y: 25 mm/s
• Макс. размер детали (BendMaster): 2000 mm x 1000 mm
• Профили (BendMaster): до 2000 mm
• Макс. вес детали: 40 kg
• Макс. грузоподъёмность (BendMaster): 60 kg
• Мин. толщина листа: 0,7 mm
• Длина пути: 6 m
• Макс. стек листов: 700 mm
• Макс. высота стопки готовых деталей: 1000 mm
• Масса BendMaster: 595 kg
• Масса базовой машины: 7800 kg
• Габариты машины (Д×Ш×В): 3020 mm x 1800 mm x 2835 mm
• Напольная направляющая на элемент 2000 mm: 310 kg
