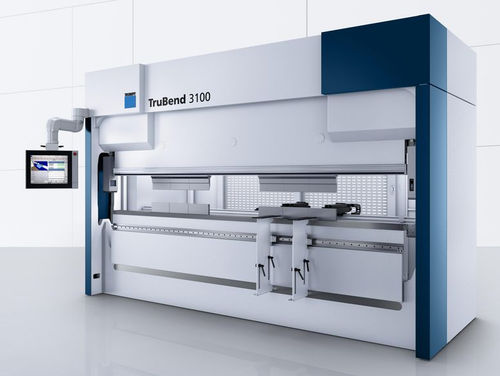

Гидравлический листогибочный пресс TruBend 3000 series

ЧПУ4 оси5 осей

Обзор
Гибочные станки TruBend серии 3000 — универсальные промышленные гибочные прессы для точных гибов и стабильных производственных процессов. Доступны варианты по усилию и длине, комбинируют автоматическое измерение угла и энергоэффективную гидравлику для обеспечения постоянного качества деталей и эффективной работы малых производственных команд.

Основные преимущества

• Экономичность: выбранные премиальные функции при конкурентных вложениях.
• Точность угла: система ACB Laser обеспечивает повторяемость углов (±0,3°) в диапазоне 30°–150°.
• Производительность: офлайн-программирование с TecZone Bend и функции, сокращающие время переналадки и обработки.
• Помощь оператору: приспособления для гибки с грузоподъёмностью 150 кг упрощают обработку тяжёлых деталей.
• Безопасность: BendGuard — световое поле для контроля безопасности без заметного снижения производительности.

Ключевые особенности

• ACB Laser: бесконтактная оптическая система измерения угла с несколькими режимами (ACB Speed, ACB Smart, Identify, Copy Pressing Depth).
• Задний упор (backgauge): 4 оси в базовой комплектации, расширяем до 5 осей; опция 5 осей с перемещением правого упорного пальца по X до ±75 мм; до 3 дополнительных пальцев для длинных профилей.
• Большая полезная высота установки: до 615 мм для высоких коробов и сложных деталей.
• Гидравлика OnDemand: рабочая скорость 15 мм/s и быстрый ход 170 мм/s для энергоэффективных циклов.
• Приспособления и опоры: до двух приспособлений для гибки (по 150 кг), опорные кронштейны 70/100 кг, CNC-контроль высоты и автоматическая подстройка под матрицу/геометрию детали.
• Панель управления: Touchpoint TruBend; опция дополнительного монитора для безбумажной работы и отображения TecZone Bend.
• Интеграция: интерфейсы (например, OPC UA) для подключения ПО TRUMPF (Oseon) и сторонних систем мониторинга и анализа.

Области применения
TruBend серии 3000 подходит для многократных гибов, длинных профилей (с подключаемыми упорными пальцами) и обработки широкого диапазона толщин листа. Обеспечивает гибкость партий и стабильные результаты в производстве листовых деталей.

Технические данные (выборочно)
Модель | TruBend 3100 | TruBend 3130 | TruBend 3170
Пресс‑усилие | 1000 kN | 1300 kN | 1700 kN
Длина гибки | 3230 mm | 3230 mm | 4250 mm
Расстояние между стойками | 2690 mm | 2690 mm | 3680 mm
Полезная высота установки | 385 mm | 615 mm | 615 mm
Панель управления | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend
Макс. скорость Y (быстрый ход вниз) | 170 mm/s | 170 mm/s | 170 mm/s
Макс. скорость Y (рабочий ход) | 15 mm/s | 15 mm/s | 15 mm/s
Габариты (Д×Ш×В) | 4220×2003×2375 mm | 4220×2003×2835 mm | 5210×2030×3000 mm
Масса | 9200 kg | 10800 kg | 15200 kg

Технические спецификации

• Серия: TruBend Series 3000 (новое поколение).
• ACB Laser: бесконтактное оптическое измерение угла; точность ±0,3°; диапазон ~30°–150°.
• Backgauge: 4 оси в стандарте, расширяем до 5 осей; дополнительные упорные пальцы для длинных профилей.
• Гидравлика: система OnDemand с рабочей скоростью 15 мм/s и быстрым ходом 170 мм/s.
• Приспособления для гибки: до 2 на машину, по 150 кг каждая; CNC‑управление высотой и автоматическая подстройка.
• Опоры: Support Bracket 70/100, регулировка по высоте и направление по рельсу.
• Инструмент: совместимость с инструментами TRUMPF, легкие инструменты и покрытия (например, LASERdur ZN) доступны.
• ПО и интерфейсы: TruTops Boost, TecZone Bend; OPC UA и другие интерфейсы для интеграции.
