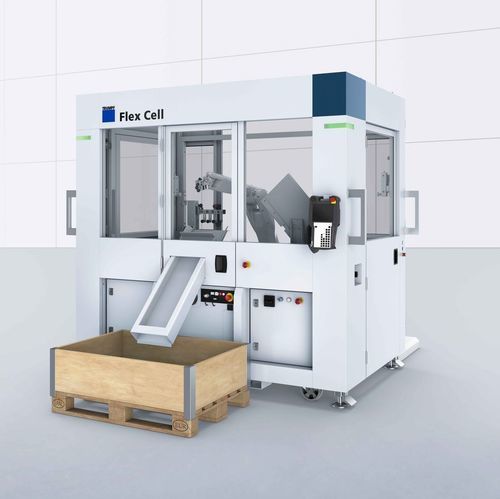

Роботизированная ячейка для сгибания Flex Cell

компактная

Обзор
Автоматизация по требованию: за несколько минут преобразуйте ручной листогиб в мобильную автоматизированную гибочную ячейку. Flex Cell подключается к TruBend 7050 и предлагает компактное, перемещаемое решение с большим складом сырья и быстрой подготовкой к производству.

Ключевые преимущества

• Очень быстро – самая быстрая гибочная ячейка TRUMPF для простых деталей.
• Большая ёмкость загрузки – двойная ёмкость обеспечивает автономную работу до 42 часов.
• Минимальные требования к месту – полностью автоматизированная гибка на площади менее 10 м².
• Подключи и работай – сложные детали обрабатывать вручную, простые – автоматически; готова к производству за считанные минуты.

Мобильное решение
Проектирована для мобильности: перемещение вручную или погрузчиком и быстрое подключение к гибочному прессу для немедленного ввода в эксплуатацию и гибкой компоновки цеха.

Автономное производство
Встроенные функции, такие как обнаружение двух листов, центрирующий стол, станции перехвата и комбинированный захват, обеспечивают надёжную и во многом автономную гибку.

Моментальное программирование
Быстрая настройка программ гибки с помощью TecZone Bend; создание программы робота через мастер на teach‑панели ускоряет ввод в строй и переналадку.

Комплектация и основные функции

• 6‑осевой промышленный робот: высокая производительность, точность и механическое быстрое сцепление для быстрой смены захватов.
• Центрирующий стол: точное позиционирование заготовок, уменьшение требований к укладке, перфорированная поверхность предотвращает прилипание деталей.
• Комбинированный захват: вакуум + хватный захват с подвижным вакуумным узлом для минимизации помех и обеспечения перекрытия фланцев.
• Обнаружение двойного листа: измерение толщины для раннего выявления захвата двух листов и повышения надёжности процесса.
• Конвейерная лента: безопасная выгрузка деликатных деталей, быстрая отмена сцепления и удобный доступ для оператора.
• Станции перехвата: две интегрированные станции (фиксированная для мелких деталей, регулируемая для крупных) с независимой системой вакуума на каждую присоску.
• Тележки загрузки/разгрузки: позволяют готовить следующие детали в процессе производства для быстрой замены.
• Система измерения угла ACB: совместима с ACB Wireless и ACB Laser через метод ACB "Smart".
• Вакуумный захват: обработка крупных деталей до 600 x 400 мм; дополнительная поворотная ось сокращает количество перехватов.

Мультимедиа
Имеется демонстрационное видео продукта, показывающее работу и возможности Flex Cell.

Технические характеристики

• Минимальный размер детали: 70 мм x 50 мм
• Максимальный размер детали: 600 мм x 400 мм
• Минимальная толщина листа: 0,7 мм
• Максимальная толщина листа: 6 мм
• Максимальный вес детали: 5 кг
• Габариты (В x Д x Ш): 2200 мм x 2400 мм x 2000 мм
