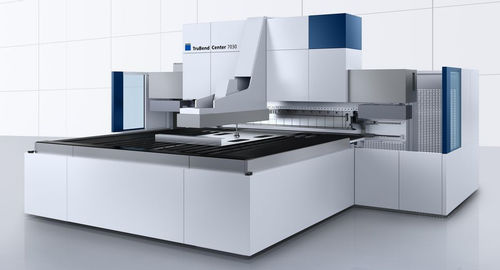

Гидравлический листогибочный пресс TruBend Center 7000 series

ЧПУ2 осис высокой скоростью

Обзор
Автоматизированная система гибки панелей и листового металла, обеспечивающая гибку без следов, короткие циклы и возможность интеграции в связанные производственные линии. Подходит для серийного производства и сложных единичных изделий с высокой повторяемостью.

Ключевые преимущества

• Автоматизация: автоматическая подача и перемещение материалов, гибкие захватные системы, сменщики инструмента и программное обеспечение для сетевой организации производства.
• Короткие циклы: полностью автоматическая обработка деталей и быстрые изменения направления гибки.
• Удобство эксплуатации: интуитивное управление и офлайн‑программирование с TecZone Bend; быстрое подгружение программ через 2D/ Bluetooth‑сканер.
• Точность: ACB Laser — бесконтактный датчик угла для автоматической коррекции каждой гибки.
• Сервис и опции: техническая поддержка, обучение и широкий набор инструментов и модулей TRUMPF.

Возможности и области применения

• Гибка листов до 3 мм (во многих случаях без ограничений); при использовании специальных наборов инструментов (UBW90) при определённых условиях возможна гибка 4 мм конструкционной стали на длинных участках.
• Высокая высота коробки: TruBend Center 7020 — до 350 мм; TruBend Center 7030 — до 220 мм, что позволяет выполнять глубокие гибы для сложных деталей (шкафы, кожухи).
• Технология клинового привода для точного управления траекторией и обеспечения правильных углов при щадящей обработке заготовок.
• 2‑осевой манипулятор с дополнительной высотной осью для автоматического позиционирования всех сгибов; поддерживает отрицательные гибы, узкие профили, множественные сгибы и вырезы.
• Аккуратная обработка поверхности: вакуумные присоски, опциональные магнитные/захватные модули и трёхсторонние вакуум‑модули уменьшают следы на покрытых и чувствительных листах.

Основное оборудование и ПО (примеры)

• ACB Laser: автоматическое бесконтактное измерение углов и коррекция.
• 2D‑код / Bluetooth‑сканер для быстрого загрузки программы.
• Дополнительный монитор для параллельного программирования и безбумажной работы у станка.
• On‑Demand Drive: гидропривод включается только во время гибки, что экономит энергию и снижает шум.
• TecZone Bend: офлайн‑программирование для автоматического создания программ гибки по 2D/3D‑данным.
• Опциональная автоматизация: LoadStation, автоматическая загрузка/разгрузка, связь с хранилищем (TruStore / STOPA), роботизированные решения Starmatik.
• Опции инструментов: ENW автоматический прижим, набор UBW90, дополнительные инструменты ZBW и широкий портфель гибочных инструментов.

Примеры медиа
Фотографии продукта, примеры применений (панели большого формата, конструкционная и нержавеющая сталь, ящики, корпуса) и демонстрационное видео, показывающее автоматизированную работу.

Технические данные (сравнительная сводка)
Параметр | TruBend Center 7020 | TruBend Center 7030
Макс. длина гиба: 2163 mm | 3123 mm
Мин. длина гиба: 200 mm | 200 mm
Макс. высота коробки: 350 mm | 220 mm
Макс. размер детали: 2160 mm x 1500 mm | 3120 mm x 1500 mm
Макс. диагональ детали: 2640 mm | 3460 mm
Макс. толщина стали: 3 mm (400 MPa) | 3 mm (400 MPa)
Макс. толщина нерж.: 2,2 mm (700 MPa) | 2,2 mm (700 MPa)
Макс. толщина алюминия: 4 mm | 4 mm (265 MPa)
Мин. толщина материала: 0,4 mm | 0,4 mm
Подключаемая мощность: 53,4 kVA | 80 kVA
Среднее потребление: 10 kW | 15 kW
Уровень шума: 73,4 dB | 78,8 dB
Система управления: Windows Embedded Standard 10 | Windows Embedded Standard 7
Габариты (Д x Ш x В): 5200 x 4855 x 3326 mm | 6490 x 5327 x 3345 mm
Масса: 21 500 kg | 31 600 kg

Области применения
Широкий спектр задач по гибке панелей: ящики из конструкционной стали, детали из нержавеющей стали, корпуса, облицовки колонн и защитные пластины. Подходит для серийного производства и сложных единичных изделий.

Caractéristiques / spécifications techniques

• Семейство продукции: TruBend Center Серия 7000 (модели 7020 и 7030).
• Технология: поворотно‑гибочный процесс, возможна гибка без следов.
• Контроль угла: ACB Laser — оптическая система измерения и корректировки в реальном времени.
• Программирование: TecZone Bend для автоматической генерации программ по 2D/3D‑данным.
• Автоматизация: 2‑осевой манипулятор, LoadStation, интеграция хранилища TruStore/STOPA, роботизированные решения Starmatik.
• Инструменты: UBW90, ENW, ZBW и широкий ассортимент гибочных инструментов.
