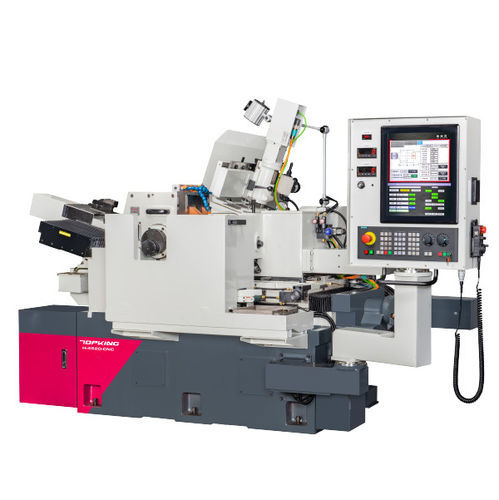

Бесцентровой станок для шлифования H-4520

для обрабатываемых деталейгоризонтальныйЧПУ

Введение Серия H построена на основе технологии статического давления, обеспечивающей высокую точность, низкий износ и долговременную стабильность для обеспечения стабильного качества обработки. Шпиндель колеса, шпиндель регулирующего колеса и ось подачи (нижняя направляющая) поддерживаются масляной пленкой статического давления, что обеспечивает бесконтактную работу. Это предотвращает механический износ и сохраняет высокую точность даже при длительной эксплуатации. Высокая жесткость и демпфирующие характеристики эффективно снижают вибрацию, повышая стабильность и качество поверхности в процессе обработки. Минимальная скорость подачи составляет всего 0,0005 мм, обеспечивая превосходную округлость, качество поверхности и точность размеров заготовки. Мощность Стандартный диапазон шлифования (диам.): Ø1 ~ Ø45 мм Шлифовальный круг (O.D. x ширина x I.D.): Ø455 x 205 x Ø228.6(7A) мм Линейная скорость: 33 м/сек (45 м/сек) Регулирующее колесо (наружный диаметр x ширина x внутренний диаметр): Ø255 x 205 x Ø127(7A) мм Скорость вращения: 10 ~ 300 об/мин Макс. Длина подачи: 200 мм Характеристики машины

• Удобная для пользователя система управления: Новейшая технология ЧПУ с возможностью редактирования программ для шлифования различных деталей; устанавливаемые ярлыки и аварийная остановка на панели управления; гибкое программное обеспечение для интеграции с различными автоматическими системами загрузки/выгрузки; доступны системы MITSUBISHI/FANUC/SIEMENS.
• Прочная станина станка: Конструкция станка изготовлена из высококачественного чугуна Meehanite, прошедшего термическую обработку и снятие напряжения перед механической обработкой. Скользящие поверхности закалены с высокой частотой и точно отшлифованы для обеспечения стабильности и износостойкости.
• Преимущество гидростатического шпинделя и направляющих скольжения: отсутствие истирания металла о металл, чрезвычайно низкое трение и низкое повышение температуры во время обработки, масляная пленка высокого давления, подходящая для высокоскоростного вращения, обеспечивающая точность вращения и длительный срок службы.
• Система охлаждения масла: Оснащена масляным радиатором для поддержания постоянной температуры масла и предотвращения потери точности шпинделя из-за изменения температуры масла.
• Аккумулятор для устройства защиты: Специальная конструкция аккумулятора давления возвращает гидростатическое масло в систему главного вала при потере питания, чтобы избежать повреждений от кратковременной потери статического давления масляной пленки.
• Конструкция гидростатической направляющей: Нижний ползун (ось подачи) R.W. использует гидростатическую направляющую для плавного, быстрого скольжения, высокой точности подачи; нижняя ось подачи приводится в движение серводвигателем с гармоническим редуктором для уменьшения люфта и увеличения крутящего момента; минимальная ручная микрорегулировка 0,001 мм и NC минимум 0,0005 мм.
• Стабильный узел автоматической правки шлифовального круга: Вогнутые направляющие типа "ласточкин хвост" и сверхбольшая боковая поверхность для повышения устойчивости устройства шлифовального круга.
• Устройства правки: Структура правки из специального легированного чугуна, передняя и задняя правка с гидравлическим приводом (опционально сервопривод для профильной правки), регулируемая скорость правки; регулировка R.W. правки в соответствии с требованиями компонентов.
• Осевая комбинация для серии ЧПУ: Z-ось (вертикальная правка G.W.), Y-ось (горизонтальная правка G.W.), A-ось (вертикальная правка R.W.), B-ось (горизонтальная правка R.W.), C-ось (автоматическая подача верхнего ползуна R.W.), X-ось (автоматическая подача нижнего ползуна R.W.).

Аксессуары Стандартные принадлежности

• Шлифовальный круг и фланец x 1 комплект
• Регулировочный круг x 1 комплект
• Рабочий упор для подачи и твердосплавное лезвие x 1 комплект
• Рабочий упор для подачи и твердосплавное лезвие x 1 комплект
• Алмазные инструменты (2 шт./комплект) x 1 комплект
• Электрическая система x 1 комплект
• Система смазки (с масляным охладителем и аккумулятором) x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (выравнивающая площадка) и ящик для инструментов x 1 комплект

Опциональные аксессуары

• Стенд и оправка для балансировки колес
• Приспособление для шлифования профиля
• Устройство для ионизационной правки шлифовального круга
• Гидравлический выталкиватель работ (шлифование на входе)
• Ручной питатель для шлифования на входе (вверх и вниз)
• Автоматический. Загрузочное приспособление (измельчение на проходе)
• Автоматический питатель (измельчение на проходе)
• Автомат. Разгрузочное приспособление (шлифование с проходной подачей)
• Подставка типа V для шлифования длинных прутков
• Автомат. Приспособление для загрузки и выгрузки (шлифование на входе)
• Вибрационный питатель (шлифование на входе)
• Полностью брызгозащитный кожух
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Гидроциклонный сепаратор охлаждающей жидкости
• Кривошип для шлифовального круга

Спецификация Производительность Стандартный диапазон шлифования (диам.): Ø1 ~ Ø45 мм Макс. Длина подачи: 200 мм Авто. Подача мин. Инкремент: 0.0005 мм Шлифовальный круг Размер (O.D. x ширина x I.D.): Ø455 x 205 x Ø228.6(7A) мм Линейная скорость: 33 м/с (45 м/с) Регулирующее колесо Размер (O.D. x ширина x I.D.): Ø255 x 205 x Ø127(7A) мм Скорость: 10 ~ 300 об/мин Угол наклона: +5° ~ -3° Угол поворота: ±5° Маховик Градуировка Подача верхнего ползуна: 4 мм/об. (0,05 мм/градуировка) Микроподача нижнего ползуна: 0.08 мм/об. (0,001 мм/градуировка) Устройство обрезки: 2 мм/об. (0,01 мм/градуировка) Приводные двигатели Шлифовальный круг: 7,5 кВт (6P) Регулирующий диск: 3,5 кВт (серводвигатель) Двигатель подачи нижнего ползуна (ось X) (одна ось NC): 1.0 кВт Насос смазочного масла: 1,5 кВт Насос охлаждающей жидкости: 0,18 кВт Охладитель смазочного масла: 0,37 кВт Емкость резервуаров Бак для смазочного масла: 90 л Бак для охлаждающей жидкости: 160 л Машина Размеры (Д х Ш х В): 3050 x 1710 x 2100 мм Вес нетто: 4300 кг Caractéristiques / Spécifications techniques

• Модель: H-4520-CNC
• Стандартный диапазон диаметров шлифования: Ø1 ~ Ø45 мм
• Размер шлифовального круга: Ø455 x 205 x Ø228.6(7A) мм
• Размер шлифовального круга: Ø255 x 205 x Ø127(7A) мм
• Линейная скорость шлифовального круга: 33 м/с (45 м/с)
• Скорость вращения шлифовального круга: 10 ~ 300 об/мин
• Макс. длина подачи: 200 мм
• Минимальное приращение автоподачи: 0.0005 мм
• Двигатель шлифовального круга: 7.5 кВт
• Двигатель регулировочного диска: 3.5 кВт (сервопривод)
• Габариты станка (Д х Ш х В): 3050 x 1710 x 2100 мм
• Вес нетто: 4300 кг
