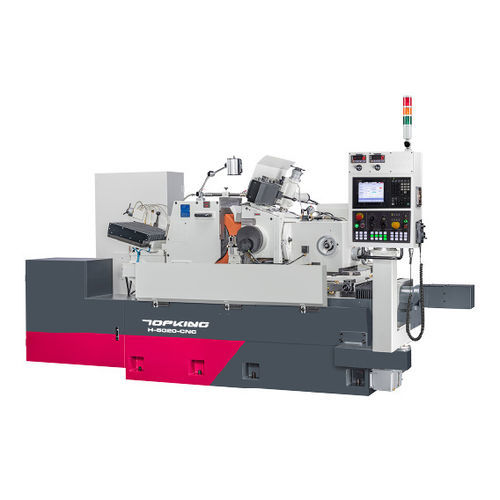

Бесцентровой станок для шлифования H series

для обрабатываемых деталейгоризонтальныйЧПУ

ВВЕДЕНИЕ Серия H построена на основе технологии статического давления (гидростатической), обеспечивающей высокую точность, низкий износ и долгосрочную стабильность для обеспечения постоянного качества обработки. Шпиндель колеса, шпиндель регулирующего колеса и ось подачи (нижняя направляющая) поддерживаются масляной пленкой статического давления, что обеспечивает бесконтактную работу для предотвращения механического износа и сохранения высокой точности при длительном использовании. Серия обеспечивает высокую жесткость и демпфирующие характеристики, которые снижают вибрацию и повышают стабильность и качество поверхности при обработке. Минимальная скорость подачи может составлять всего 0,0005 мм, обеспечивая превосходную круглость, качество поверхности и точность размеров заготовок. Вместимость

• Стандартный диапазон шлифования (диаметр): Ø2 ~ Ø75 мм
• Шлифовальный круг (O.D. x ширина x I.D.): Ø510 x 205 / 255 x Ø304.8 (7A) мм
• Линейная скорость: 33 м/с (45 м/с)
• Регулировочный круг (O.D. x ширина x I.D.): Ø330 x 205 / 255 x Ø177,8 (7A) мм
• Скорость вращения (указано на странице): 10 ~ 2200 об/мин (также указана в спецификации как 10 ~ 220 об/мин)
• Макс. Длина подачи: 200 мм (H-5020-CNC) / 250 мм (H-5025-CNC)

Особенности станка: высокопроизводительный графический интерфейс пользователя

• Система управления с обучаемым графическим интерфейсом пользователя (GUI), который не требует редактирования программы для работы.
• HMI с сенсорным экраном; пользовательский интерфейс включает клавиши быстрого доступа для регулировки микроподачи, что упрощает настройку размера шлифования.

Особенности машины: Жесткая станина станка

• Конструкция станка изготовлена из высококачественного чугуна Meehanite, прошедшего термическую обработку и снятие напряжения перед обработкой.
• Слайды закалены с высокой частотой и точно отшлифованы; материал обеспечивает стабильность, низкий риск деформации и отличную износостойкость.

ДОСТОИНСТВА ГИДРОСТАТИЧЕСКИХ ШПИНДЕЛЕЙ И СЛАЙДОВ

• Не происходит истирания металла о металл, что увеличивает срок службы станка.
• Чрезвычайно низкое трение металла и низкий рост температуры во время обработки, что уменьшает деформацию и улучшает стабильность обработки и точность деталей.
• Масляная пленка высокого давления вокруг шпинделя подходит для высокоскоростного вращения.
• Высокоточное применение и постоянное вращение обеспечивают точность вращения.

Система охлаждения масла

• Оборудован масляным радиатором для поддержания постоянной температуры масла и предотвращения потери точности шпинделя из-за изменения температуры масла.

АККУМУЛЯТОР ДЛЯ УСТРОЙСТВА ЗАЩИТЫ

• Специальная конструкция аккумулятора давления позволяет гидростатическому маслу возвращаться в гидростатическую систему главного вала при падении давления (например, при отключении питания), что позволяет избежать повреждений из-за кратковременной потери масляной пленки под статическим давлением во время работы шпинделя на высокой скорости.

ГИДРОСТАТИЧЕСКАЯ КОНСТРУКЦИЯ направляющих

• В нижнем ползуне (ось подачи) используется гидростатическая конструкция направляющих, обеспечивающая чрезвычайно плавное и быстрое скольжение, высокую точность подачи и стабильную точность шлифования.
• Нижняя ось подачи приводится в движение серводвигателем с гармоническим редуктором для уменьшения люфта, увеличения крутящего момента, повышения эффективности шлифования и стабилизации точности.
• Минимальная ручная микрорегулировка подачи: 0.001 мм; минимальный шаг подачи ЧПУ может быть установлен до 0,0005 мм.

Стабильный шлифовальный круг автом. DRESSING UNIT (FOR 1-AXIS AND ABOVE)

• Нижние направляющие гнезда для правки шлифовального круга выполнены в виде вогнутого ласточкина хвоста в сочетании со сверхбольшой боковой поверхностью для повышения устойчивости устройства.

Устройство для правки шлифовальных кругов (для 1 оси)

• Конструкция устройства правки изготовлена из специального сплава чугуна и термически обработана для обеспечения износостойкости.
• Устройство правки приводится в движение спереди и сзади гидравлическим давлением и может быть согласовано с серводвигателем для правки профиля.
• Варьируемая скорость правки; устройство правки R.W. регулируется для обеспечения точности цилиндра.

АКСИАЛЬНАЯ КОМБИНИРОВАННОСТЬ ДЛЯ СЕРИИ ЧПУ

• Ось Z: Автоматическая правка шлифовального круга (вертикальная)
• Y-ось: Автоматическая правка шлифовального круга (Горизонтальная)
• Ось A: Регулирующий круг авто. правка (Вертикаль)
• B-ось: Регулирующий круг авто. правка (Горизонтальная)
• C-ось: Регулирующее колесо авто. верхний суппорт авто. подача
• Ось X: Регулирующее колесо авто. нижние салазки авто. подача

СПЕЦИФИКАЦИЯ Производительность | H-5020-CNC | H-5025-CNC Стандартный диапазон шлифования (диам.)| Ø2 ~ Ø75 мм | Ø2 ~ Ø75 мм Макс. Длина подачи | 200 мм | 250 мм Авто. Подача мин. Инкремент | 0,0005 мм | 0,0005 мм Шлифовальный круг - размер (O.D. x ширина x I.D.) | Ø510 x 205 x Ø304.8(7A) мм | Ø510 x 255 x Ø304.8(7A) мм Линейная скорость | 33 м/сек (45 м/сек) | 33 м/сек (45 м/сек) Регулирующее колесо - размер (наружный диаметр x ширина x внутренний диаметр) | Ø330 x 205 x Ø177.8(7A) мм | Ø330 x 255 x Ø177.8(7A) мм Скорость вращения регулирующего колеса (стр. записи) | 10 ~ 2200 об/мин (также указана в таблице как 10 ~ 220 об/мин) | 10 ~ 2200 об/мин (также указана в таблице как 10 ~ 220 об/мин) Угол наклона | +5° ~ -3° | +5° ~ -3° Угол поворота | ±5° | ±5° Маховик Градуировка - Верхняя подача | 3,5 мм/об. (0,05 мм/градуировка) | 3,5 мм/об. (0,05 мм/градуировка) Нижняя микроподача | 0,1 мм/об. (0,001 мм/градуировка) | 0,1 мм/об. (0,001 мм/градуировка) Устройство обрезки | 2 мм/об. (0,01 мм/градуировка) | 2 мм/об. (0,01 мм/градуировка) Приводные двигатели - шлифовальный круг | 11,25 кВт (6P) | 11,25 кВт (6P) Приводные двигатели - регулировочный круг | 5,0 кВт (серводвигатель) | 5,0 кВт (серводвигатель) Двигатель подачи нижнего ползуна (ось X) | 1,0 кВт | 1,0 кВт Насос смазочного масла | 1,5 кВт | 1,5 кВт Насос охлаждающей жидкости | 0,18 кВт | 0,18 кВт Охладитель гидравлического масла | 0,37 кВт | 0,37 кВт Бак для гидравлического масла | 90 л | 90 л Бак для охлаждающей жидкости | 160 л | 160 л Размеры машины (Д х Ш х В) | 3580 x 2160 x 2020 мм | 3580 x 2160 x 2020 мм Вес нетто | 6140 кг | 6140 кг СТАНДАРТНЫЕ АКСЕССУАРЫ

• Шлифовальный круг и фланец x 1 комплект
• Регулировочный круг и фланец x 1 комплект
• Рабочий упор и твердосплавное лезвие x 1 комплект
• Рабочий упор и твердосплавное лезвие x 1 комплект
• Алмазные инструменты (2 шт./комплект) x 1 комплект
• Электрическая система x 1 комплект
• Система смазки (с масляной охлаждающей жидкостью и аккумулятором) x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (нивелир) и ящик для инструментов x 1 комплект

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ

• Стенд и оправка для балансировки колес
• Приспособление для профильного шлифования
• Устройство для ионизационной правки шлифовального круга
• Гидравлический выталкиватель работ (подача шлифования)
• Ручной подающий механизм для подаваемого шлифования (вверх и вниз)
• Автоматическая загрузка. Загрузочное приспособление (измельчение на проходе)
• Автоматический питатель (измельчение на проходе)
• Автомат. Разгрузочное приспособление (шлифование с проходной подачей)
• Подставка типа V для шлифования длинных прутков
• Автомат. Приспособление для загрузки и выгрузки (шлифование на входе)
• Вибрационный питатель (шлифование на входе)
• Полностью брызгозащитный кожух
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Гидроциклонный сепаратор охлаждающей жидкости
• Кривошип для шлифовального круга

ВИДЕО Доступно встроенное видео о продукте. Caractéristiques / spécifications techniques

• Серия: Серия H (гидростатическая серия с ЧПУ)
• Стандартный диаметр шлифования: Ø2 ~ Ø75 мм
• Максимальная подача: 200 мм (H-5020-CNC), 250 мм (H-5025-CNC)
• Минимальный шаг автоматической подачи: 0.0005 мм
• Размеры шлифовальных кругов: Ø510 x 205 / 255 x Ø304,8(7A) мм
• Линейная скорость: 33 м/с (опционально 45 м/с)
• Размеры шлифовальных кругов: Ø330 x 205 / 255 x Ø177.8(7A) мм
• Скорость вращения колеса (стр. записи): 10 ~ 2200 об/мин; в таблице спецификаций указано 10 ~ 220 об/мин
• Двигатель шлифовального круга: 11.25 кВт
• Двигатель регулировочного диска: 5.0 кВт (сервопривод)
• Гидравлический масляный бак: 90 л; Бак для охлаждающей жидкости: 160 л
• Габариты машины: 3580 x 2160 x 2020 мм; Вес нетто: 6140 кг
