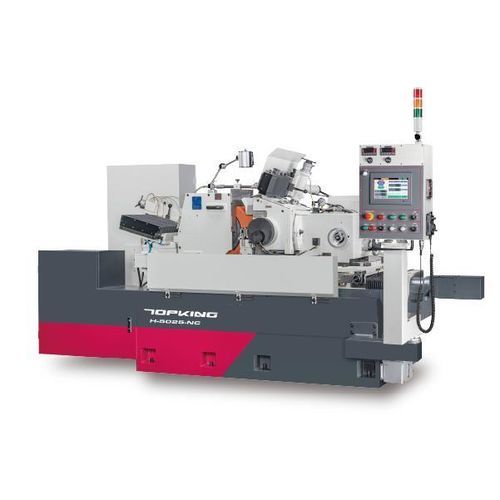

Бесцентровой станок для шлифования H-5025

для обрабатываемых деталейгоризонтальныйПУ

ВВЕДЕНИЕ
H-5025-NC — высокоточный цилиндрический шлифовальный станок, разработанный для стабильного и повторяемого производства прутков и токарных деталей. Система гидростатических шпинделей и направляющих исключает металлический контакт, снижает вибрации и износ, обеспечивает управление подачей до 0,0005 мм для микронного уровня точности и превосходной чистоты поверхности. Станина изготовлена из термообработанного Meehanite-чугуна для термической стабильности, графический интерфейс обеспечивает быстрый пуск без сложного программирования. Встроенный аккумулятор защиты и масляное охлаждение повышают надежность процесса и срок службы.

ВМЕСТИМОСТЬ
Стандартный диапазон шлифовки (диам.): Ø2 ~ Ø75 mm
Шлифовальный круг (D × ширина × d): Ø510 × 255 × Ø304.8(7A) mm
Линейная скорость круга: 33 m/sec (опция 45 m/sec)
Регулирующее колесо (D × ширина × d): Ø330 × 255 × Ø177.8(7A) mm
Скорость регул. колеса: 10 ~ 220 rpm
Макс. длина подачи: 250 mm (в спецификации: 200 mm)
Мин. приращение авто-подачи: 0.0005 mm

ОСОБЕННОСТИ МАШИНЫ

• Графический HMI с teach-in и сенсорным экраном для быстрой наладки и микроподач без редактирования программ.
• Жесткая станина из Meehanite-чугуна, снятие внутренних напряжений и шлифованные направляющие для термической и механической стабильности.
• Гидростатические шпиндель и направляющие обеспечивают бесконтактную опору, крайне низкое трение и повышенную точность вращения и ресурс.
• Система масляного охлаждения с чиллером поддерживает постоянную температуру масла и точность обработки.
• Аккумулятор защиты возвращает гидростатическое масло в систему при падении давления (напр., при отключении питания), предотвращая повреждения.
• Нижняя салазка (ось подачи) на гидростатическом направляющем для плавного и точного перемещения; серводвигатель с гармоническим редуктором снижает люфт и увеличивает крутящий момент. Ручная микронастройка 0.001 mm.
• Стабильный автоматический блок правки шлифовального круга с вогнутым хвостовиком типа «ласточкин хвост» и увеличенной боковой направляющей для повторяемого правления.
• Устройства правки для регул. и шлифовального кругов из легированного литого чугуна с термообработкой; гидравлический привод и опциональный серво-привод для профильной правки и переменной скорости.
• Комбинации осей NC: одна ось (X) для авто-подачи нижней салазки регул. колеса; две оси (Z+X) для авто-правки шлифовального круга и авто-подачи регул. колеса.
• Доступны полные защитные кожухи и опции для чистой и безопасной работы на участке.

СТАНДАРТНЫЕ АКСЕССУАРЫ

• Шлифовальный круг и фланец комплект ×1
• Регулирующее колесо и фланец комплект ×1
• Опора для подачи и твердосплавная пластина комплект ×1
• Проходная опора и твердосплавная пластина комплект ×1
• Алмазные инструменты (2 шт./комплект) ×1 комплект
• Электрическая система управления ×1
• Система смазки с масляным охлаждением и аккумулятором ×1
• Система охлаждения ×1
• Рабочая лампа ×1
• Инструменты (шаблон для нивелирования) и ящик с инструментами ×1

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Стенд балансировки круга и вал
• Приспособление для профильной шлифовки
• Устройство ионизационной правки шлифовального круга
• Гидравлический выбрасыватель детали (шлифовка с подачей)
• Ручной податчик для шлифовки с подачей (вверх/вниз)
• Автоматическое загрузочное приспособление (сквозная шлифовка)
• Автоматический податчик (сквозная шлифовка)
• Автоматическое разгрузочное приспособление (сквозная шлифовка)
• V-образная опора для шлифовки длинных прутков
• Автоматическое устройство загрузки и выгрузки (шлифовка с подачей)
• Вибрационный питатель (сквозная шлифовка)
• Полный противоразбрызгивающий кожух
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Гидроциклонный сепаратор охлаждающей жидкости
• Кран для монтажа шлифовального круга

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Емкость:
Стандартный диапазон шлифовки (диам.): Ø2 ~ Ø75 mm
Макс. длина подачи: 200 mm (параграф емкости указывает 250 mm)
Мин. приращение авто-подачи: 0.0005 mm
Шлифовальный круг:
Размер (D × ширина × d): Ø510 × 255 × Ø304.8(7A) mm
Линейная скорость: 33 m/sec (опция 45 m/sec)
Регулирующее колесо:
Размер (D × ширина × d): Ø330 × 255 × Ø177.8(7A) mm
Скорость: 10 ~ 220 rpm
Угол наклона: +5° ~ -3°
Угол поворота: ±5°
Шкалы ручных колес:
Верхняя подача: 3.5 mm/об. (0.05 mm/дел.)
Микроподача нижней салазки: 0.1 mm/об. (0.001 mm/дел.)
Приводные моторы:
Шлифовальный круг: 11.25 kW (6P)
Регулирующее колесо: 5.0 kW (серво)
Мотор подачи нижней салазки (X-ось)(NC однл. ось): 1.0 kW
Насос масляной смазки: 1.5 kW
Насос охлаждения: 0.18 kW
Гидравлический охладитель: 0.37 kW
Емкости баков:
Бак гидравлического масла: 90 L
Бак охлаждающей жидкости: 160 L
Машина:
Габариты (Д × Ш × В): 3380 × 2160 × 2020 mm
* Указанные спецификации и размеры могут быть изменены без предварительного уведомления.
