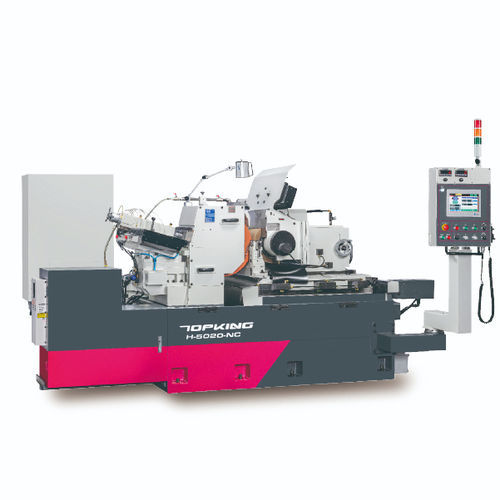

Бесцентровой станок для шлифования H-5020

для обрабатываемых деталейгоризонтальныйПУ

ВВЕДЕНИЕ Станок H-5020-NC разработан для стабильного, высокоточного производства. Благодаря передовой гидростатической технологии на шпинделях и направляющих, масляная пленка высокого давления обеспечивает бесконтактную работу, устраняя износ и вибрацию для плавного процесса без проскальзывания. Поддерживая заготовки от Ø2 до Ø75 мм, он обеспечивает минимальную подачу 0,0005 мм для микронной точности и превосходного качества обработки поверхности. Станок изготовлен из чугуна Meehanite и оснащен интуитивно понятным графическим интерфейсом, что позволяет быстро настроить его без сложного кодирования. Благодаря встроенной защите аккумулятора и охлаждению масла он предназначен для высокопроизводительного производства с длительным сроком службы. КАЧЕСТВО Стандартный диапазон шлифования (диам.): Ø2 ~ Ø75 мм Шлифовальный круг (O.D. × ширина × I.D.): Ø510 × 205 × Ø304,8 (7A) мм Линейная скорость: 33 м/сек (45 м/сек) Регулирующее колесо (O.D. × ширина × I.D.): Ø330 × 205 × Ø177.8 (7A) мм Скорость вращения: 10 ~ 220 об/мин Макс. Длина подачи: 200 мм ДОСТОИНСТВА МАШИНЫ Высокопроизводительный графический интерфейс пользователя Система управления с обучаемым графическим интерфейсом пользователя (GUI) не требует редактирования программы и обеспечивает удобство работы. HMI с сенсорным экраном оснащен клавишами быстрого доступа для настройки микроподачи, что упрощает регулировку размера шлифования. Прямолинейная станина станка Конструкция станка изготовлена из высококачественного чугуна Meehanite, обработанного после термической обработки и снятия напряжения. Скользящие поверхности закалены с высокой частотой и точно отшлифованы для создания стабильной, устойчивой к деформации и износу конструкции. ДОСТОИНСТВА ГИДРОСТАТИЧЕСКОГО ШПИНДЕЛЯ И РЕЛЬСА СЛАЙДА ■ Отсутствие истирания металла о металл, что увеличивает срок службы машины. ■ Чрезвычайно низкое трение металла и низкий подъем температуры при обработке, что повышает стабильность и точность. ■ Масляная пленка высокого давления вокруг шпинделя, пригодная для высокоскоростного вращения. ■ Высокая точность вращения и постоянное вращение. Система масляного охлаждения Система охлаждения масла включает в себя масляный радиатор для поддержания постоянной температуры масла и предотвращения снижения точности шпинделя из-за изменения температуры масла. АККУМУЛЯТОР ДЛЯ ЗАЩИТНОГО УСТРОЙСТВА Специальная конструкция аккумулятора давления возвращает гидростатическое масло в гидростатическую систему главного вала при падении давления (например, при отключении питания), что позволяет избежать повреждений из-за кратковременной потери пленки статического давления во время работы шпинделя на высокой скорости. ГИДРОСТАТИЧЕСКАЯ КОНСТРУКЦИЯ направляющей Нижний ползун (ось подачи) R.W. использует гидростатическую конструкцию направляющих, обеспечивающую чрезвычайно плавное и быстрое скольжение, высокую точность подачи и стабильную точность шлифования. Нижняя ось подачи приводится в движение серводвигателем в сочетании с гармоническим редуктором для уменьшения люфта, увеличения крутящего момента и стабилизации качества шлифования. Минимальный шаг ручной подачи: 0.001 мм; минимальный шаг подачи с числовым программным управлением: 0.0005 мм. Стабильный шлифовальный круг авт. DRESSING UNIT (FOR 1-AXIS ABOVE) Нижние направляющие гнезда для правки шлифовального круга имеют структуру вогнутого ласточкина хвоста в сочетании с увеличенным боковым проходом для повышения устойчивости устройства. Устройство для правки шлифовальных кругов (для 1 оси) Конструкция для правки изготовлена из специального сплава чугуна и термически обработана для повышения износостойкости. Привод спереди и сзади осуществляется гидравлическим давлением, может быть совмещен с серводвигателем для правки профиля. Переменная скорость правки и регулировка в соответствии с требованиями к компонентам. Осевая комбинация для серий NC ■ Одна ось: Ось X: Нижний ползун R.W. с автоматическим управлением подачей. ■ Две оси: Ось Z: G.W. авто. правка (вертикальная) / ось X: Нижний ползун R.W. автоматическое управление подачей. СТАНДАРТНЫЕ АКСЕССУАРЫ

• Шлифовальный круг и фланец x 1 комплект
• Регулировочный круг и фланец x 1 комплект
• Рабочий упор и твердосплавное лезвие x 1 комплект
• Рабочий упор и твердосплавное лезвие x 1 комплект
• Алмазные инструменты (2 шт./комплект) x 1 комплект
• Электрическая система x 1 комплект
• Система смазки (с масляной охлаждающей жидкостью и аккумулятором) x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (нивелир) и ящик для инструментов x 1 комплект

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ

• Стенд и оправка для балансировки колес
• Приспособление для профильного шлифования
• Устройство для ионизационной правки шлифовальных кругов
• Гидравлический выталкиватель работ (подача шлифования)
• Ручной подающий механизм для подаваемого шлифования (вверх и вниз)
• Автоматическая загрузка. Загрузочное приспособление (измельчение на проходе)
• Автоматический питатель (измельчение на проходе)
• Автомат. Разгрузочное приспособление (шлифование с проходной подачей)
• Подставка типа V для шлифования длинных прутков
• Автомат. Приспособление для загрузки и выгрузки (шлифование на входе)
• Вибрационный питатель (шлифование на входе)
• Полностью брызгозащитный кожух
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Гидроциклонный сепаратор охлаждающей жидкости
• Кривошип для шлифовального круга

СПЕЦИФИКАЦИЯ Производительность Стандартный диапазон шлифования (диам.): Ø2 ~ Ø75 мм Макс. Длина подачи: 200 мм Авто. Подача мин. Инкремент: 0.0005 мм Шлифовальный круг Размер (O.D. x ширина x I.D.): Ø510 x 205 x Ø304,8 (7A) мм Линейная скорость: 33 м/с (45 м/с) Регулирующее колесо Размер (O.D. x ширина x I.D.): Ø330 x 205 x Ø177.8 (7A) мм Скорость: 10 ~ 220 об/мин Угол наклона: +5° ~ -3° Угол поворота: ±5° Маховик Градуировка Верхняя подача: 3.5 мм/об. (0,05 мм/градуировка) Микроподача нижнего ползуна: 0.1 мм/об. (0,001 мм/градуировка) Устройство обрезки: 2 мм/об. (0,01 мм/градуировка) Приводные двигатели Шлифовальный круг: 11,25 кВт (6P) Регулирующий диск: 5,0 кВт (серводвигатель) Двигатель подачи нижнего ползуна (ось X) (одна ось NC): 1.0 кВт Насос смазочного масла: 1,5 кВт Насос охлаждающей жидкости: 0,18 кВт Охладитель гидравлического масла: 0,37 кВт Вместимость резервуаров Бак для гидравлического масла: 90 л Бак для охлаждающей жидкости: 160 л Машина Размеры (Д х Ш х В): 3810 x 1620 x 2160 мм Вес нетто: (не указан) caractéristiques / spécifications techniques

• Модель: H-5020-NC
• Стандартный диапазон диаметров шлифования: Ø2 ~ Ø75 мм
• Макс. длина подачи: 200 мм
• Минимальный автоматический шаг подачи: 0.0005 мм
• Размер шлифовального круга: Ø510 × 205 × Ø304,8 (7A) мм
• Размер шлифовального круга: Ø330 × 205 × Ø177.8 (7A) мм
• Линейная скорость шлифовального круга: 33 м/с (45 м/с)
• Скорость вращения шлифовального круга: 10 ~ 220 об/мин
• Двигатель шлифовального круга: 11.25 кВт (6P)
• Двигатель регулировочного колеса: 5.0 кВт (сервопривод)
• Гидравлический масляный бак: 90 л
• Бак для охлаждающей жидкости: 160 л
• Габариты станка (Д×Ш×В): 3810 × 1620 × 2160 мм
