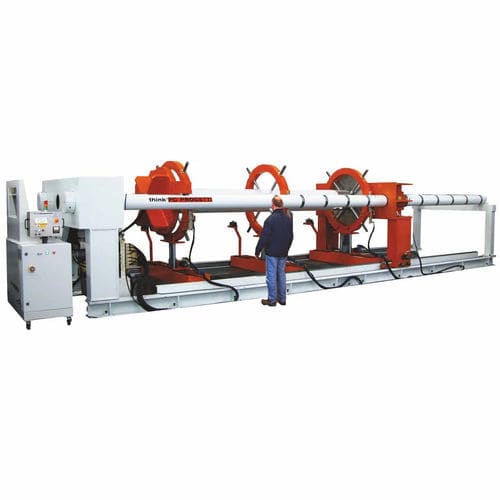

Испытательный стенд давление BOT-2CSV/1200

контролируемый PLCдля шлангагидравлический

ДВОЙНЫЕ СЕКТОРИЗОВАННЫЕ КОЛОННЫ И ПРОПОРЦИОНАЛЬНОЕ ПРЕССОВОЕ ЗАЖАТИЕ Испытательные стенды для труб с типом зажима Nr. 2 "Внутреннее/наружное уплотнение". Реакционные мосты соединены секторными колоннами, что позволяет устанавливать максимальную длину трубы. Тонкая регулировка на трубах осуществляется за счет хода цилиндра прессования. Правый реакционный мост может работать на всю длину колонн, что позволяет охватить широкий диапазон измерения длины труб, как показано в технической таблице ниже. Загрузка трубы осуществляется краном сверху, а гидравлические подъемники "Люнет" № 4 поддерживают ее в течение всего времени испытаний и способны центрировать центровку на головках уплотнений, а также "держать" ее во избежание изгиба во время испытаний. В подвале имеется емкость для воды с устройством ограничения испарения. Стенд не требует подготовки фундамента. Стенд управляется прижимным устройством класса SKA с возможностью заполнения водой до 1000 л/мин. РЕАКТИВНАЯ МОЩНОСТЬ: 1200 Т СТИЛЬ ЗАЖИМА: тип 2 - внешние радиальные уплотнения МАКСОВАЯ ДЛИНА ТРУБЫ : 7100 мм MIN PIPE LENGTH: 1500 mm МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 1020 мм ДОПУСТИМАЯ ЭЛЛИПТИЧЕСКАЯ ПОГРЕШНОСТЬ : 0,5% Высота осей потока : 1550 мм Емкость для воды в подвале : 6000 литров МАКСОВОЕ испытательное давление : 700 / 1050 бар ПОТОК ЗАПОЛНЕНИЯ: 500 л/мин Предварительный вакуум : 160 м /ч ПНЕВМАТИЧЕСКАЯ ПОДГОТОВКА : 6,5 бар @ 1100 Нл/мин Сухой воздух без смазки РАЗМЕРЫ : 9700(Д) x 2500(П) x 2180(В)
