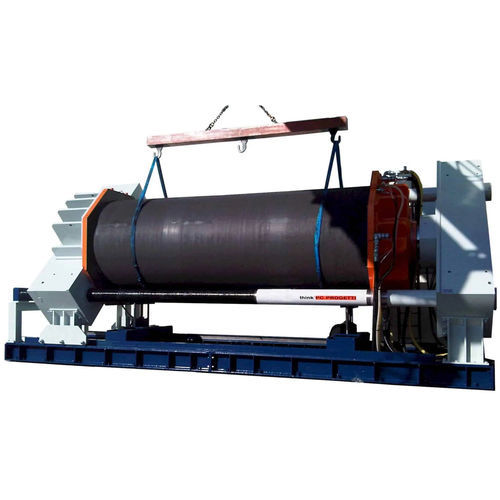

Испытательный стенд давление BOT-2CV/2000

утечкиавтоматическийс ручным приводом

Испытательные стенды для труб с типом зажима Nr. 3 "Внутреннее/наружное уплотнение" или "Пропорциональный пресс". Реакционные мосты соединены секторными колоннами, что позволяет устанавливать максимальную длину трубы. Левый реактивный мост может работать на всю длину колонн, что позволяет охватить широкий диапазон мер длины труб, описанных в технической таблице ниже. Загрузка трубы осуществляется краном сверху, а 2 гидравлических подъемника в форме буквы "V" поддерживают ее в течение всего времени испытаний и позволяют центрировать центровку на головках уплотнений. В подвале имеется емкость для воды с устройством ограничения испарения. Ориентация колонн под углом 45° облегчает процедуру загрузки, требуя меньшей высоты подъема для преодоления реакционной колонны. Стенд не требует подготовки фундамента. Стенд управляется при помощи напорной установки класса SKA с возможностью заполнения водой до 2000 л/мин. СИЛА РЕАКЦИИ: 2000 Т СТИЛЬ ЗАЖИМА: Тип 3 - комбинированный зажим МАКСИМАЛЬНАЯ ДЛИНА ТРУБЫ : 5400 мм МИНИМАЛЬНАЯ ДЛИНА ТРУБЫ: 750 мм Внутреннее расстояние между колоннами : 2710 мм МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ : 2600 мм ДОПУСТИМАЯ ЭЛЛИПТИЧЕСКАЯ ПОГРЕШНОСТЬ : 0,5% Высота осей потока : 2530 мм ЕМКОСТЬ ВОДЫ В ПОДВАЛЕ : 3000 ЛИТРОВ ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ : 3PH + T380V@50Hz, 12KW РАЗМЕРЫ : 10500(Д) x 3500(П) x 4300(В)
