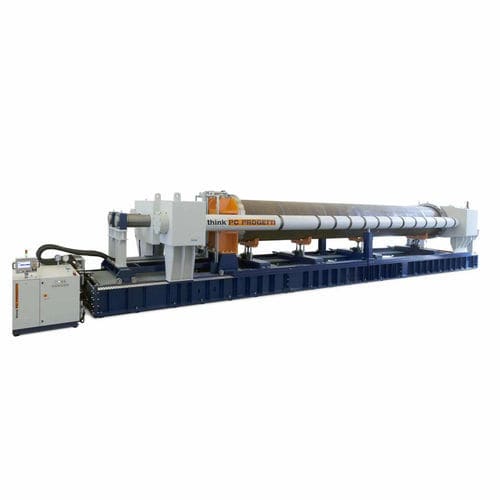

Испытательный стенд давление BOT-2CSV/3000

утечкиавтоматическийс ручным приводом

ДВОЙНЫЕ СЕКТОРИЗОВАННЫЕ КОЛОННЫ ВНЕШНИЕ РАДИАЛЬНЫЕ АВТОАДАПТИВНЫЕ УПЛОТНЕНИЯ Испытательные стенды для труб с зажимным типом Nr. 2 "Внутреннее/наружное уплотнение" или Nr. 8 "Автоадаптивные уплотнения при избыточном давлении" для погрешностей эллиптической формы. Реакционные мосты соединены секторными колоннами, что позволяет установить максимальную длину трубы. Тонкая регулировка на трубах осуществляется с помощью винтовой колонны. Правый реактивный мост может работать по всей длине колонн, что позволяет охватить широкий диапазон мер длины труб, приведенных в технической таблице ниже. Загрузка труб осуществляется краном сверху, а гидравлические подъемники № 4 в форме буквы "V" поддерживают их на протяжении всего испытания и позволяют центрировать юстировку по головкам уплотнений. В подвале имеется емкость для воды с устройством ограничения испарения. Стенд не требует подготовки фундамента. Стенд управляется при помощи салазок для опрессовки класса SKA с возможностью заполнения водой до 4000 л/мин. РЕАКТИВНАЯ МОЩНОСТЬ: 3000 Т ТИП КЛАМПАНИИ: тип 8 - наружное радиальное с автоадаптивными уплотнениями при избыточном давлении МАКСОВАЯ ДЛИНА ТРУБЫ: 12500 мм МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 1420 мм ДОПУСТИМАЯ ЭЛЛИПТИЧЕСКАЯ ПОГРЕШНОСТЬ : 1,5% ВЫСОТА ОСЕЙ ПОТОКА : 2500 мм Емкость для воды в подвале : 25000 литров МАКСОВОЕ испытательное давление : 700 / 1380 бар ПОТОК НАПОЛНЕНИЯ : 4000 л/мин ПНЕВМАТИЧЕСКОЕ НАГРУЖЕНИЕ : 7 бар @ 4000 л/мин РАЗМЕРЫ: 2100(Д) x 3500(Г) x 3700(В)
