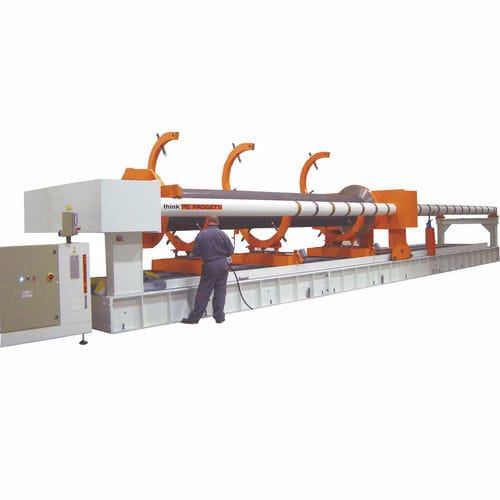

Испытательный стенд давление BOT-2CSC/1200

утечкиавтоматическийконтролируемый PLC

ДВОЙНЫЕ СЕКТОРИЗОВАННЫЕ КОЛОННЫ И ПРОПОРЦИОНАЛЬНОЕ ПРЕССОВОЕ ЗАЖАТИЕ Испытательные стенды для труб с зажимным типом Nr. 1 "Пропорциональный пресс". Реакционные мосты соединены секторными колоннами, что позволяет устанавливать максимальную длину трубы. Тонкая регулировка на трубах осуществляется за счет хода прессующего цилиндра. Правый реакционный мост может работать на всю длину колонн, что позволяет охватить широкий диапазон мер длины труб, как описано в технической таблице ниже. Загрузка трубы осуществляется краном сверху, а гидравлические подъемники "Люнет" № 4 будут поддерживать ее на протяжении всего испытания, они способны центрировать центровку на головках уплотнений и "держать" ее, чтобы избежать ее изгиба во время испытаний. В подвале имеется емкость для воды с устройством ограничения испарения. Стенд не нуждается в фундаменте и управляется прижимным устройством класса SKA с возможностью заполнения водой до 1000 л/мин. РЕАКТИВНАЯ МОЩНОСТЬ : 1200 Т СТИЛЬ ЗАЖИМА: Тип 1: пропорциональное прижатие МАКСОВАЯ длина трубы: 12500 мм MIN PIPE LENGTH: 2000 mm МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 1250 мм ДОПУСТИМАЯ ЭЛЛИПТИЧЕСКАЯ ПОГРЕШНОСТЬ : 0,5% Высота оси потока : 1770 мм Емкость для воды в подвале : 14000 литров МАКСОВОЕ испытательное давление : 700 / 1050 бар ПОТОК ЗАПОЛНЕНИЯ: 1000 л/мин Предварительный вакуум : 160 м /ч ПНЕВМАТИЧЕСКАЯ ПОДГОТОВКА : 6,5 бар @ 1500 Нл/мин Сухой воздух без смазки РАЗМЕРЫ : 15000(Д) x 2720(П) x 2650(В)
