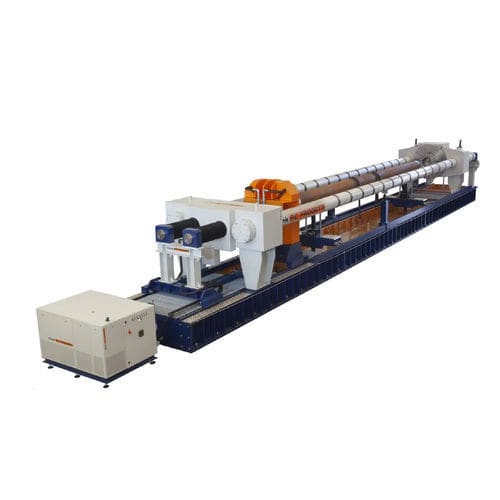

Испытательный стенд давление BOT-2CSV/1500

автоматическийдля шлангапромышленный

ДВОЙНЫЕ СЕКТОРИЗОВАННЫЕ КОЛОННЫ ВНЕШНИЕ РАДИАЛЬНЫЕ УПЛОТНЕНИЯ ИЛИ ЗАЖИМНЫЕ АВТОАДАПТИВНЫЕ УПЛОТНЕНИЯ Стенд для испытания труб с зажимами № 2 "внутреннее/наружное уплотнение" или № 8 "автоадаптивные уплотнения с избыточным давлением" при ошибках эллиптической формы. Реакционный мост соединен секторными колоннами, что позволяет установить максимальную длину трубы. Тонкая регулировка на трубах осуществляется винтовыми колонками. Правый реакционный мост может работать по всей длине колонн, что позволяет охватить широкий диапазон размеров труб, как описано в технической таблице ниже. Загрузка трубы осуществляется краном сверху, а 2 гидравлических подъемника в форме буквы "V" поддерживают ее в течение всего испытания. Они способны центрировать центровку на головках уплотнений. В подвале имеется емкость для воды с устройством ограничения испарения (опция). Испытательный стенд не нуждается в фундаменте. Он управляется салазками для опрессовки класса SKA с возможностью заполнения водой до 2000 л/мин. РЕАКТИВНАЯ МОЩНОСТЬ : 1500 Т СТИЛЬ ЗАКЛЮЧЕНИЯ: тип 8 - внешнее радиальное с автоадаптивными уплотнениями при избыточном давлении / тип 2 - внутреннее/внешнее уплотнение МАКСОВАЯ длина трубы : 12750 мм MIN PIPE LENGTH : 1000 mm МАКС-МИНИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ : 1219 (48") мм - 203 (8") мм ДОПУСТИМАЯ ЭЛЛИПТИЧЕСКАЯ ПОГРЕШНОСТЬ : 1,5% Высота осей потока : 1750 мм Емкость подвального водопровода : 21000 литров Максимальное испытательное давление : 6 / 800 бар ПОТОК НАПОЛНЕНИЯ : 4000 л/мин ПНЕВМАТИЧЕСКОЕ НАГРУЖЕНИЕ : 7 бар @ 2000 итер/мин РАЗМЕРЫ : 20605(Д) x 2915(П) x 2885(В)
