Вибрирующее грубое сито 696

углянаклонноекомпактное

Обзор

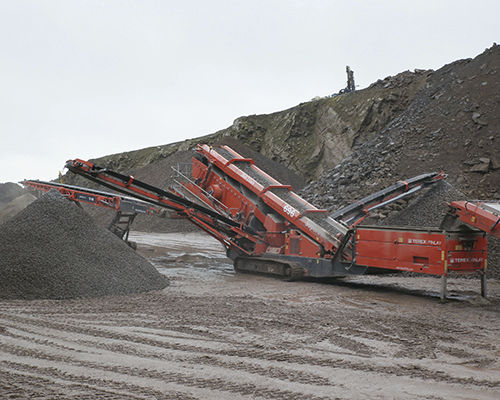

Наклонный 2-дековый грохот 696 предназначен для применения в карьерах, горной добыче и при обработке нерудных материалов. Устройство оснащено двумя полноразмерными деками 6,1 m x 1,7 m, обеспечивающими большую площадь грохочения. Бункер объёмом 8 m³ с ленточным питателем переменной скорости обеспечивает равномерную подачу и может быть оснащён дистанционно управляемой откидной решёткой или двухдековой вибросеткой. Гидравлически складывающиеся проходы и конвейеры обеспечивают быструю подготовку к работе (обычно менее 30 минут) и компактные транспортные габариты для удобной перемещаемости между объектами.

Ключевые характеристики

• Две полноразмерные деки (6,1 m x 1,7 m) для большой площади грохочения.
• Гидравлически регулируемый угол установки короба: 18°–32°.
• Гидравлически складывающиеся проходы и бортовые конвейеры для быстрого развёртывания и транспортировки.
• Ленточный питатель с регулируемой скоростью (0–16 mpm) для стабильной подачи материала.
• Телекоммуникационная система T-Link установлена в стандартной комплектации с бесплатной подпиской на данные на семь лет.

Преимущества для оператора
Уменьшение времени подготовки за счёт гидравлических складных систем; компактные транспортные габариты для облегчения перемещений; опциональный гибридный силовой агрегат позволяет работать от внешнего питания или от бортового двигателя.

Бункер / питатель

• Объём бункера: 8 m³ (10,5 yd³).
• Высота подачи: 2,5 m (прибл. 8').
• Ширина подачи (с крыльями решётки): 4,2 m (прибл. 13'9").
• Ширина ленточного питателя: 1,2 m (48").
• Скорость питателя: переменная 0–16 mpm (0–53 ft/min).

Скринбокс

• Две полноразмерные деки: 6,1 m x 1,7 m (20' x 5'7").
• Общая площадь грохочения: 20,74 m² (223 ft²).
• Угол регулируется гидравликой: 18°–32°.
• Гидравлически складывающиеся проходы для безопасного и быстрого развёртывания.

Конвейеры (избранные)

• Конвейер для сверхкрупного: ширина ленты 800 mm (32"), скорость 0–90 mpm, высота выгрузки ~5,1 m, ёмкость штабеля ~228 m³.
• Основной конвейер: ширина ленты 1,2 m (48"), скорость ~92 mpm, по всей длине стальные фартуки.
• Конвейер среднего класса: ширина 800 mm (32"), рабочий угол ~22°, скорость 0–90 mpm, высота выгрузки до ~5,1 m.
• Конвейер для мелкой фракции: ширина 1,2 m (48"), скорость до 125 mpm, стандартная высота выгрузки 5,5 m, ёмкость штабеля ~285 m³.

Ходовая часть и маневренность

• Ширина гусеницы/лапки: 500 mm (20").
• Проходимость по уклону: до 32,6°.
• Угол наклона (rake): 9°.

T-Link телематика
Аппаратное и программное обеспечение T-Link входят в стандартную комплектацию и обеспечивают удалённый мониторинг, определение местоположения и отчётность по производительности. Включена бесплатная семилетняя подписка на передачу данных для поддержки доступности машин и удалённой диагностики.

Комплектация / опции

• Опциональный гибридный силовой агрегат (бортовые электромоторы) для работы от внешнего питания или от бортового двигателя.
• Опции для бункера: дистанционная откидная решётка или двухдековая виброрешётка.

Технические характеристики

• Модель: 696 2-Deck.
• Размер дека: 6,1 m x 1,7 m на деку; общая площадь грохочения 20,74 m².
• Объём бункера: 8 m³ (10,5 yd³).
• Ориентировочный вес: 33 800 kg (74 550 lbs).
• Транспортные габариты (ориентировочно): H 3,65 m · W 3,0 m · L 19,7 m.
• Рабочие габариты (ориентировочно): H 5,8 m · W 18,1 m · L 21,01 m.
• Ширины конвейерных лент: основной 1,2 m (48"), oversize/middle 800 mm (32"), fines 1,2 m (48").
• Диапазон угла грохочения: гидравлически 18°–32°.
• Телекоммуникация: T-Link установлен с бесплатной семилетней подпиской на данные.
