Грубое сито для сухого грохочения 696 3-Deck

для строительной площадкидля шахтыдля дерева

Обзор продукта

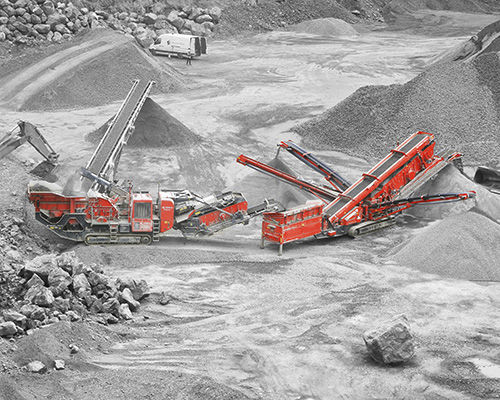

Наклонный грохот Terex Finlay 696 с 3 деками разработан для высокопроизводительного грохочения в карьерах, горнодобывающей отрасли, при обработке песка и гравия, угля, древесной щепы и верхнего слоя почвы. Машина оснащена высокоэнергетическим грохотным ящиком с тремя полноразмерными деками и имеет компактные транспортные габариты для простоты перемещения между объектами.

Ключевые особенности

• Высокоэнергетический трехдековый грохот с тремя полноразмерными деками 6,1 m x 1,7 m, общая площадь грохочения 31,1 m².
• Большой бункер 8 m³ и ленточный питатель с переменной скоростью для стабильной подачи; опции: дистанционно управляемая откидная решетка или двухдековая вибрационная решетка.
• Транспортер Oversize‑plus с гидравлической регулировкой наклона и поворота для рециркуляции на вторичную дробилку или складирование.
• Компактные транспортные габариты для легкой перевозки между площадками.
• Опциональный гибридный силовой блок для работы от внешнего источника питания или бортового двигателя.
• Интуитивный механизм складывания для встройных конвейеров упрощает развёртывание и перемещение на площадке.
• Гидравлически складывающиеся проходные мостики в стандартной комплектации для повышения эффективности и быстрого развёртывания грохотного ящика.
• Гидравлическая система сконструирована для баланса мощности и эффективности.
• Гидравлическая регулировка угла грохотного ящика в диапазоне 18°–32°.
• Телекоммуникационный модуль T-Link установлен в стандартной комплектации, включая 7 лет подписки на данные.

Бункер / питатель

• Объём бункера: 8 m³
• Высота подачи (без решетки): 2,5 m
• Ширина приёма (с крыльями решётки): 4,2 m
• Ширина ленты питателя: 1,2 m
• Скорость питателя: переменная, 0–16 m/min

Основной транспортер

• Ширина ленты: 1,2 m
• Скорость ленты: 92 m/min
• Стальные фартуки по всей длине конвейера

Транспортер среднего класса

• Ширина ленты: 800 mm
• Рабочий угол: 22°
• Скорость: переменная, 0–90 m/min
• Высота разгрузки: 5,1 m
• Объём штабеля: 228 m³

Транспортер Over­size

• Ширина ленты: 800 mm
• Рабочий угол: 22°
• Скорость: переменная, 0–90 m/min
• Высота разгрузки: 5,1 m
• Объём штабеля: 228 m³

Транспортер Oversize plus

• Ширина ленты: 500 mm
• Рабочий угол: переменный, до 24°
• Скорость: переменная, до 120 m/min
• Переменная высота разгрузки до 5,4 m
• Объём штабеля: 270 m³ при 40°

Транспортер мелких фракций

• Ширина ленты: 1,2 m
• Рабочий угол: переменный, до 27,5° (макс.)
• Скорость: переменная, макс. 125 m/min
• Стандартная высота разгрузки: 5,5 m
• Объём штабеля: 285 m³

Грохотный ящик

• Все деки: 6,1 m x 1,7 m — три полноразмерные деки
• Гидравлически складывающиеся проходные мостики в стандартной комплектации
• Угол ящика регулируется гидравлически: 18°–32°
• Общая площадь грохочения: 31,1 m²

Ходовая часть

• Ширина башмака: 500 mm
• Проходимость в уклоне: 32,6°
• Угол наклона для работ: 9°

T-Link Telematics
Система T-Link установлена в стандарте и обеспечивает удалённый мониторинг местоположения и состояния машины, а также предоставляет данные для оптимизации доступности оборудования. Активация и настройка аккаунта выполняется через телематический сервис производителя.

Технические характеристики

• Чистая мощность двигателя: варианты согласно техническому описанию
• Размер сита (каждая дека): 6,1 m x 1,7 m
• Общая площадь грохочения: 31,1 m²
• Масса машины: примерно 40 050 kg
• Транспортные габариты (H x W x L): примерно 3,65 m x 3,0 m x 19,7 m
• Рабочие габариты (H x W x L): примерно 5,8 m x 18,45 m x 21,01 m
• Объём бункера: 8 m³
