Грубое сито для шахты 694+

вибрирующеемобильноедля окатышей

Обзор

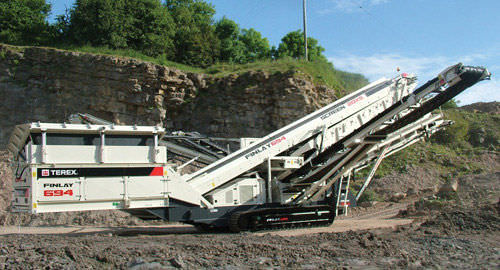

Terex Finlay 694+ — передвижной наклонный грохот, разработанный для высокопроизводительных задач в карьерах, горнодобывающей отрасли, при обработке песка и гравия, угля, древесной щепы и растительных грунтов. Машина оснащена тремя полноразмерными деками для эффективной переработки мелких, липких и загрязнённых материалов. Большой бункер с ленточным питателем переменной скорости обеспечивает стабильную подачу.

Ключевые характеристики

• Трехдековый грохот: верхние и средние деки 6,1 м x 1,53 м, нижняя дека 5,55 м x 1,53 м для высокой производительности просеивания.
• Опциональный гибридный силовой агрегат для работы от внешнего электропитания или от бортового двигателя.
• Гидравлическая регулировка угла коробки грохота (прибл. 18°–32°) для оптимизации пропускной способности и разделения.
• Складные конвейеры и широкие складные мостки для быстрого развёртывания и доступа при обслуживании.
• Опциональный модуль промывки для влажного просеивания.

Бункер / Питатель
• Ёмкость бункера: приблизительно 6,9–8 м³ в зависимости от конфигурации.
• Высота подачи: ~2,5–2,65 м (зависит от решётки).
• Ширина приёма: примерно 4,1–4,2 м.
• Ширина ленточного питателя: типично 1,2 м (48").
• Скорость питателя: переменная, 0–16 mpm.

Главный конвейер
• Пример ширины ленты: 1050 мм (42") с гидравлической регулировкой высоты выгрузки.
• Конфигурации варьируются в зависимости от опций для передачи высокого объёма материала.

Конвейер крупногабаритного минус
• Ширина ленты: типично 800 мм (32").
• Рабочий угол: ок. 22°–24°.
• Переменная скорость до ~90 mpm.
• Пример высоты выгрузки: ~4,97–5,1 м.

Конвейер крупногабаритного плюс (опционально)
• Пример ширины: 650–800 мм (26"–32").
• Фиксированный или регулируемый рабочий угол; переменная высота выгрузки и поворотный скип для рециркуляции или укладки на склад.

Средний конвейер
• Ширина ленты: типично 800 мм (32").
• Угол и скорости аналогичны конвейеру oversize minus.

Конвейер для мелкой фракции
• Ширина ленты: типично 1200 мм (48").
• Рабочий угол до ок. 27°–28°.
• Скорость и высота выгрузки зависят от конфигурации; стандартная высота выгрузки около 4,4–5,5 м.

Ходовая часть / мобильность
• Гусеничный ход, пример ширины башмака ~500 мм.
• Скорость перемещения около 0,8 км/ч; преодолеваемый уклон ~32°.

Двигатель / силовая установка
• Опции двигателей: Caterpillar C4.4 Tier 3/Stage IIIA ~97 кВт (130 л.с.) и Tier 4 Final/Stage V dual certified ~102 кВт (137 л.с.).
• Опциональная гибридная силовая установка доступна.

Короб грохота
• Верхние и средние деки: 6,1 м x 1,53 м (20' x 5').
• Нижняя дека: 5,55 м x 1,53 м (18' x 5').
• Ход и скорость сит регулируются; общая площадь просеивания примерно 27–28 м².

T-Link телематика
• Совместимость с Terex Finlay T‑Link для удалённого мониторинга местонахождения, состояния и использования (активация/сервис у производителя по конфигурации).

Примечания
• Опции (промывочный блок, гибридный привод, откидные/вибрационные решётки, компоновки конвейеров) расширяют универсальность машины. Доступ для обслуживания и складные конвейеры разработаны для ускоренного развёртывания и обслуживания.

Технические характеристики

• Модель: 694+.
• Производитель: Terex Finlay.
• Конфигурация сит: трёхдековая 6,1 м x 1,53 м (верх/средний) | 5,55 м x 1,53 м (нижний).
• Примерная площадь просеивания: 27–28 м².
• Типичные ширины лент: фракция fines 1200 мм; средние/главные 800–1050 мм.
• Номинальная мощность двигателя: около 97–102 кВт в зависимости от комплектации.
• Транспортные габариты и эксплуатационные массы зависят от конфигурации — см. технический лист производителя для окончательных значений.
