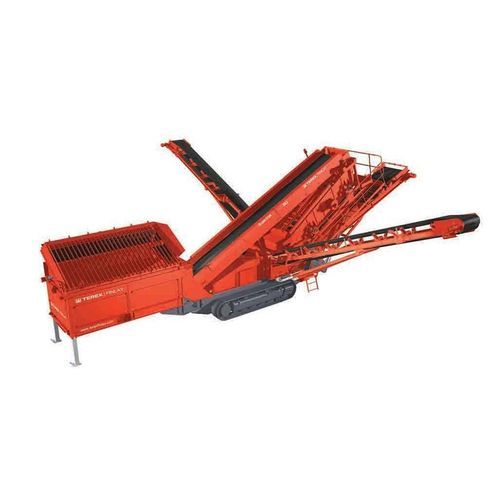

Грубое сито для сухого грохочения Finlay® 683

для строительной площадкидля переработкимобильное

Обзор

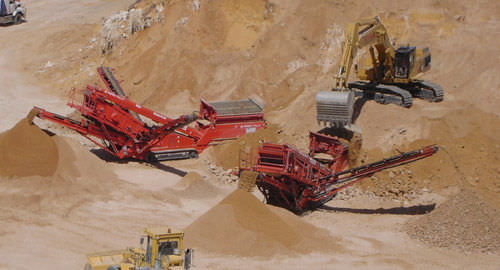

Finlay® 683 — мобильная наклонная грохотная установка с двухъярусным каркасом, предназначенная для мелких и средних операторов и подрядчиков. Обеспечивает подачу, грохочение и складирование материалов: песок и гравий, щебень, переработка.

Ключевые характеристики

• Бункер объёмом 8 м³ с перевалочной решёткой длиной 4,25 м и крыльями.
• Удалённо управляемая гидравлическая откидная решётка с ребристыми планками (4,25 м × шаг 100 мм).
• Верхняя дека 3,66 м × 1,52 м и нижняя дека 3,00 м × 1,52 м; гидравлическое натяжение сетки нижней деки.
• Обходная площадка (catwalk) вокруг грохота с перилами, отбойной доской и лестницей.
• Выбрасывающий лоток грохотной коробки и юбки по длине основного конвейера.
• Гидравлически складываемые конвейеры для крупных и средних фракций.
• Гусеничная ходовая часть с шириной траков 400 мм; управление ходом через портативный пульт с кабелем 5 м.
• Низкорасположенные точки смазки и несколько аварийных стопов; защитные ограждения по спецификации M & Q.

Главный конвейер

• Ширина ленты: 1,0 м (40”).
• Тип ленты: гладкая 3-слойная.
• Стальная юбка по всей длине конвейера.

Скринбокс

• Верхняя дека: 3,66 м × 1,53 м (12' × 5').
• Нижняя дека: 3,00 м × 1,53 м (10' × 5').
• Угол наклона сита: гидравлическая регулировка 18°–39°.
• Доступные площадки по обеим сторонам и на верхнем конце; общая площадь грохочения: 10,1 м² (110 ft²).

Конвейер для мелкого материала

• Ширина ленты: 1,2 м (48”).
• Рабочий угол: регулируемый до 25° (макс.).
• Стандартная высота разгрузки: 3,86 м (12'8”).
• Ёмкость штабеля: 106 м³ (139 yd³).

Бункер / питатель

• Вместимость бункера: 8 м³ (10,5 yd³).
• Высота подачи: 3,45 м (11'4”).
• Ширина подачи: 4,77 м (15'8”) с крыльевыми пластинами решётки.
• Ширина ленточного питателя: 1,05 м (42”).

Конвейеры для крупных и средних фракций

• Ширина ленты: 650 мм (26”).
• Рабочий угол: 24°.
• Гидравлическое складывание конвейеров.
• Высота разгрузки: 4,72 м (14').
• Ёмкость штабеля: 194 м³ (254 yd³).

Ходовая часть

• Ширина гусеницы: 400 мм (16”).
• Скорость: 0,9 км/ч.
• Проходимость (угол подъёма): 27°.
• Угол граблинга: 8°.

Телематика
Система T-Link устанавливается в стандартной комплектации и обеспечивает удалённый доступ к местоположению и состоянию машины, а также функции мониторинга для оптимизации эксплуатации и обслуживания.

Технические характеристики

• Нетто-мощность двигателя: Tier 3 - Cat 113 hp | Tier 4F / Stage IV - 110 hp (≈ 83 kW / 82 kW).
• Размеры грохота: верхняя дека 3,66 м × 1,52 м; нижняя дека 3,00 м × 1,52 м.
• Масса (ок.): 24 250 кг (53 462 lbs).
• Габариты при транспортировке (ок.): H 3,25 m × W 3,00 m × L 15,00 m.
• Габариты в рабочем положении (ок.): H 5,30 m × W 17,25 m × L 16,50 m.
• Общая площадь грохочения: 10,1 m².
• Бункер: 8 m³; ширина ленты главного конвейера: 1,0 m; мелкий конвейер: 1,2 m; oversize конвейер: 650 mm.
