Грубое сито для использования в гидравлике 674

мобильноедля сыпучих материаловнаклонное

Общее описание

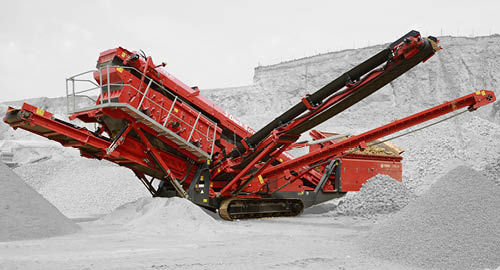

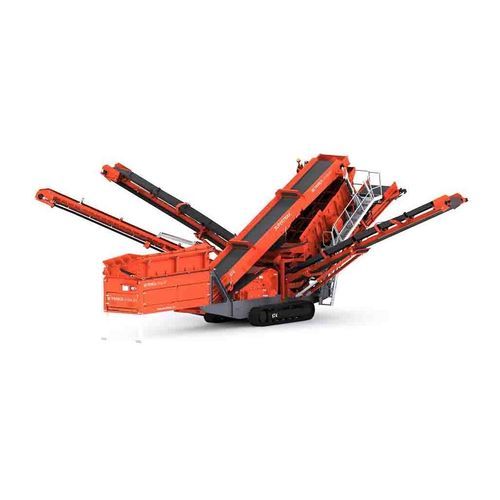

Finlay® 674 — компактный грохот на гусеничном ходу с наклонным коробом, разработанный для быстрой установки и демонтажа. Трёхдековый короб обеспечивает общую площадь грохочения 15,7 м² (170 ft²), что позволяет эффективно просеивать даже мелкие фракции при высокой производительности. Короб оснащён быстрым клиновым натяжением, смотровыми отверстиями и гидравлической системой натяжения нижней деки для сокращения времени замены сеток. Все четыре разгрузочных конвейера регулируются и складываются гидравлически для транспортировки. Четвёртый конвейер «oversize plus» имеет переменный угол наклона и боковое поворотное устройство для точной выгрузки на рециркуляцию или складирование.

Ключевые особенности

• Трёхдековый грохот с оцинкованными стационарными мостками по периметру для безопасного доступа и обслуживания.
• Быстрое клиновое натяжение и гидравлическая натяжка нижней деки сокращают простой при замене экранов.
• Четвёртый конвейер oversize-plus с переменным наклоном и поворотом для точного направления материала на дробилки или в отвал.
• Все четыре разгрузочных конвейера регулируемые и гидравлически складываются для транспортировки.
• Обновлённый бункер и ленточный питатель улучшают подачу материала на главный конвейер.
• Угол наклона короба регулируется гидравлически в диапазоне 18°–37° для адаптации к различным задачам.

Конвейеры и обработка материалов

• Главный конвейер: ширина ленты 1000 мм (40"); рабочий угол 21°–28"); стальные юбки по всей длине.
• Конвейер фракции «fines»: ширина ленты 1,2 м (48"); рабочий угол 14°–33"); стандартная высота выгрузки 3,74 м (12'3"); вместимость накопителя ≈ 73 м³ (95 yd³).
• Боковой/oversize конвейер: ширина 650 мм; переменная скорость 0–121 м/мин; высота выгрузки 4,76 м (15'7"); вместимость накопителя ≈ 147 м³ (192 yd³).
• Oversize-plus (опция): лента 500 мм (20"); рабочий угол 20°–23° (режимы вращения/наклона до 40°–60° в зависимости от конфигурации); вместимость до 123 м³ (162 yd³).

Технические характеристики

• Общая площадь грохочения: 15,7 м² (170 ft²).
• Деки: 3.
• Вместимость бункера: 8,0 m³ (10,5 yd³); высота подачи: 3,45 m (11'4"); ширина питателя: 1,05 m (3'5").
• Размеры сита: 12' x 5' (3,65 m x 1,5 m).
• Мощность двигателя: Tier 3 - Cat 102 hp (≈77 kW) | Tier 4F / Stage IV - 110 hp (≈98,1 kW).
• Рабочий вес: 28 500 kg (62 832 lbs).
• Габариты при транспортировке (В x Ш x Д): 3,44 m x 2,98 m x 16,42 m (11'3" x 9'9" x 53'10").
• Габариты в рабочем положении (В x Ш x Д): 5,82 m x 17,4 m x 16,81 m (17'32" x 57'1" x 55'2").
• Телематическая система T-Link устанавливается в стандартной комплектации; предусмотрена бесплатная подписка на передачу данных сроком на семь лет.
