- Интеллектуальный, компактный и свободно программируемый контроллер двигателя
- Для бесщеточных, щеточных двигателей постоянного тока и шаговых двигателей
- Питание двигателя / логическое питание: 9 - 36 В ПОСТ. ТОКА
- Выходной ток: 4 A непрерывный; 10 A пиковый ток
- Связь через RS232, CAN/CANopen (стандарт) или EtherCAT (опция)
- PCIe вставной модуль с очень высокой плотностью интеграции
- Гибкая интеграция на одноосевых или многоосевых материнских платах
- Размер (Д х Ш х В): 46,5 х 19,2 х 8,5 мм
Особенности продукта

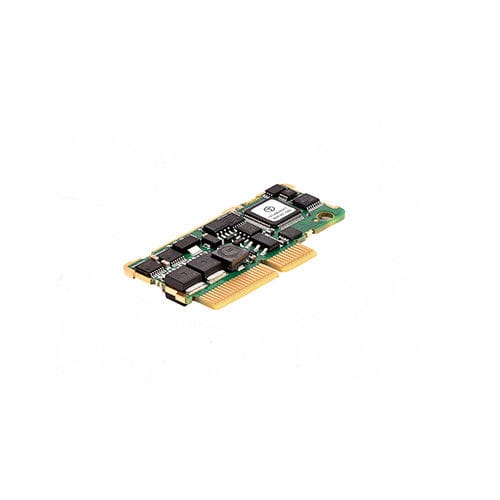

Интеллектуальное управление двигателями постоянного тока, двигателями PMSM / BLDC и шаговыми двигателями с очень высокой плотностью интеграции в формате PCIe plug-in карты. IPOS3604 представляет собой очень компактный, свободно программируемый серво-контроллер с интегрированным выходным каскадом, MotionChip™ контроллер, сигналы ввода-вывода и интерфейс шины CAN в одном устройстве. IPOS3604 выполнен в виде вставного PCIe-модуля для интеграции на несущей плате и позволяет легко интегрировать его даже в ограниченном пространстве. Несколько модулей VX могут быть подключены к одной материнской плате, что в конечном итоге приводит к компактному дизайну, экономии времени и оптимизации затрат.
- Электрические характеристики:
- Напряжение питания для логики / питания: 9 - 36 В пост. тока
- Выходной ток: 4 A непрерывный, 10 A пиковый ток
- Типы двигателей:
- Бесщеточные двигатели постоянного тока (двигатели BLDC, PMSM)
- Двигатели постоянного тока (двигатели постоянного тока)
- Шаговые двигатели (2- или 3-фазные)
- Приводы звуковой катушки
- Линейные двигатели
- Опции обратной связи:
- Инкрементный датчик
- SinCos 1Vpp
- Абсолютные кодировщики (опционально)
- Цифровые датчики Холла
- аналоговые датчики Холла
- Контроль:
- Через шину CAN, импульсный и директивный или аналоговый/цифровой входы
---
