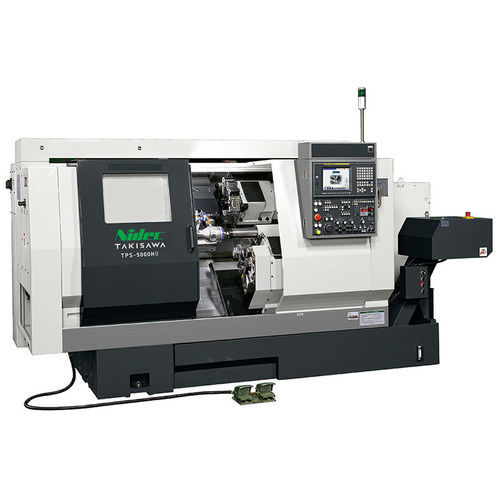

Токарный станок ЧПУ TPS-5000HⅡгоризонтальный4 осис двойной револьверной головкой
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Количество осей
- 4 оси
- Револьверные головки
- с двойной револьверной головкой
- Применение
- для производства, для некруглых деталей
- Другие характеристики
- компактный, многофункциональный
- Диаметр
320 mm
(12,6 in)- Скорость вращения
3 000 rpm, 4 000 rpm
(18 849,556 rad.min-1, 25 132,741 rad.min-1)- Длина детали
250 mm
(10 in)- Максимальная длина резки
250 mm
(10 in)- Номинальная мощность
7,5 kW, 11 kW
(10,2 hp, 15 hp)- Габаритная длина
3 880 mm
(153 in)- Габаритная ширина
2 673 mm
(105 in)- Общая высота
1 850 mm
(73 in)- Вес
6 000 kg
(13 228 lb)
Описание
TPS-5000HⅡ — процессно-интегрируемый CNC-токарный станок, сочетающий некруглую (овалную) обработку наружного диаметра поршня с дополнительными операциями на двух турелях. Конфигурация 2 турели, 4 оси интегрирует некруглую обработку и поддерживает гибкое производство с переменной номенклатурой и объёмами партий.
Ключевые особенности
Основные технические характеристики
Ключевые особенности
- Овальная (некруглая) обработка наружного диаметра поршня
- Дополнительные операции обработки с использованием двух турелей
- 2-турельный, 4-осевой CNC-токарный станок с интегрированной возможностью некруглой обработки
- Спроектирован для эффективной обработки поршней в условиях вариативного / мелкосерийного производства
Основные технические характеристики
- Макс. диаметр токарной обработки / Макс. длина токарной обработки: φ320 / 250 mm
- Скорость шпинделя: Точение: 4000 min⁻¹, Некруглая: 3000 min⁻¹
- Тип турели: T1, T2: турель для точения; T3: для некруглой обработки
- Шпиндельный двигатель: 11 / 7,5 kW
- Электропотребление: 30,8 kVA
- Источник сжатого воздуха: 0,5 MPa
- Высота станка: 1850 mm
- Требуемая площадь установки: 3880 × 2673 mm
- Масса станка: 6000 kg
