Токарный станок ЧПУ TPS-3500HⅡ
горизонтальныйкомпактный

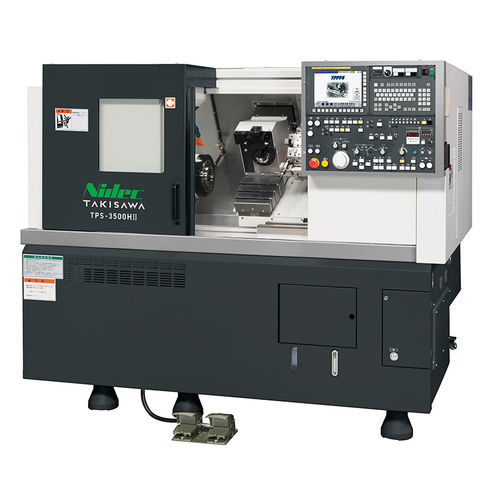

Токарный станок ЧПУ - TPS-3500HⅡ - TAKISAWA - горизонтальный / компактный
Токарный станок ЧПУ - TPS-3500HⅡ - TAKISAWA - горизонтальный / компактный
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип управления
ЧПУ
Направление шпинделя
горизонтальный
Другие характеристики
компактный
Диаметр

260 mm
(10,24 in)

Скорость вращения

4 000 rpm
(25 132,741 rad.min-1)

Длина детали

250 mm
(10 in)

Номинальная мощность

11 kW
(15 hp)

Габаритная длина

2 125 mm
(84 in)

Габаритная ширина

2 500 mm
(98 in)

Общая высота

1 725 mm
(68 in)

Вес

3 600 kg
(7 937 lb)

Описание

Компактный станок, объединяющий полный процесс обработки эллиптических (неокруглых) поршней и обеспечивающий как овальную, так и стандартную токарную обработку поршней. Интегрирует систему Non-Circular от Takisawa с стандартной револьверной головкой для точения, гидравлическим центром и подающим на задний выход конвейером стружки. Разработан для простой интеграции в существующие производственные линии поршней и поставляется с ПО TPPF3 для многозадачной обработки поршней.

Основные возможности
  • Обработка эллиптических (неокруглых) поршней и стандартное точение поршней
  • Комбинация системы Non-Circular с стандартной револьверной головкой (конфигурация с одной головкой)
  • Гидравлический центр для поддержки заготовки
  • Конвейер стружки с задним выводом для эффективного удаления стружки
  • Готовность к интеграции в существующие линии производства поршней
  • Оснащен ПО TPPF3 для многозадачного точения следующего поколения


Технические характеристики / Особенности
  • Макс. диаметр точения / макс. длина точения: Φ260 / 250 мм
  • Скорость шпинделя: 4000 min⁻¹
  • Тип револьверной головки: для Non-Circular обработки и для точения (1 головка)
  • Двигатель шпинделя: 11 кВт
  • Электропотребление: 23,0 кВА
  • Давление пневмосистемы: 0,5 МПа
  • Высота станка: 1725 мм
  • Требуемая занимаемая площадь: 2125 × 2500 мм
  • Масса станка: 3600 кг
