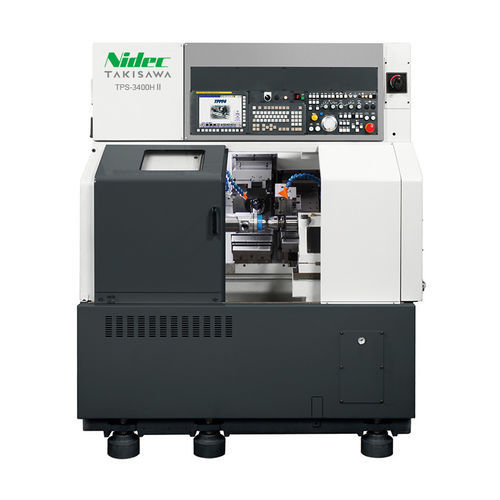

Токарный станок ЧПУ TPS-3400HⅡ

горизонтальныйвысокоскоростной

TPS-3400HⅡ — это станок для обработки поршней производства Takisawa, разработанный для овальной обработки наружного диаметра (OD) и проточки кольцевой канавки поршней автомобильных двигателей. Он сочетает в себе оригинальное программное обеспечение Takisawa и высокоскоростной блок овальной обработки для сокращения этапов обработки при сохранении высокой точности.

Ключевые особенности

• Сокращение процесса за счет объединения овальной обработки OD и проточки кольцевой канавки поршня.
• Оригинальное программное обеспечение Takisawa для программирования обработки поршней (TPPF3) для оптимизации операций.
• Оригинальный блок овальной обработки Takisawa обеспечивает очень высокую скорость и высокую точность обработки.
• Суппорт для токарной обработки кольцевой канавки наружного диаметра может наклоняться в зависимости от формы канавки для работы с различными профилями.
• Функция высокоскоростной обработки синхронизирует оси C, Z и Y для выполнения высокоскоростной обработки овальных сечений OD.

Применение

• Интегрированная обработка овального OD и кольцевой канавки поршней двигателя для сокращения этапов производства.

Технические характеристики

• Макс. диаметр / макс. длина обработки: Φ260 / 285 mm
• Скорость шпинделя: 4000 min⁻¹
• Тип револьверной головки: для некруговой обработки; для точения
• Двигатель шпинделя: 11 kW
• Электропотребление: 22.2 kVA
• Давление источника воздуха: 0.5 MPa
• Высота станка: 1970 mm
• Требуемая площадь основания: 1600 × 2370 mm
• Масса станка: 3000 kg
