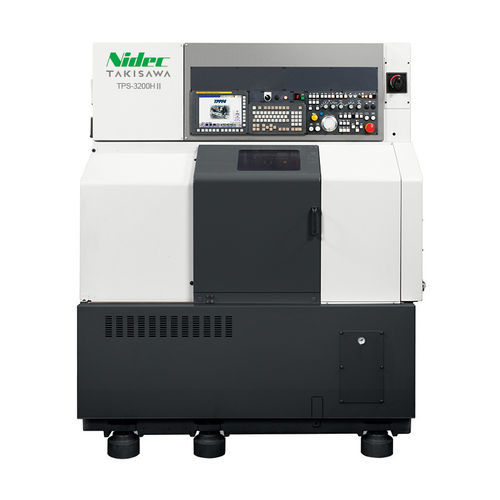

Токарный станок ЧПУ TPS-3200HⅡ

горизонтальныйдля некруглых деталей

TPS-3200H2 — токарный станок для некруговой обработки поршневых колец, предназначенный для овальной (apple-shaped) обработки внутреннего диаметра (ID) и наружного диаметра (OD) с интегрированной функцией отрезки. Станок производит точение OD на обычной револьверной головке, затем последовательно выполняет точение ID и отрезку с использованием держателя для ID-резца по оси X и отрезного держателя, установленного на главной револьверной головке.

Применение / Ключевые возможности

• Овальная (apple-shaped) обработка ID и OD поршневых колец
• Интегрированная отрезная операция сразу после точения
• Последовательный технологический процесс в одном зажиме: точение OD (обычная револьверная головка) → точение ID и отрезка (держатель ID по оси X и отрезной держатель на главной револьверной головке)

Характеристики / Технические данные

• Макс. диаметр обработки / макс. длина обработки: φ246 / 320 mm
• Частота вращения шпинделя: 1000 min-1
• Тип револьвера: для некруговой обработки
• Двигатель шпинделя: 7 kW
• Электропотребление: 14.0 kVA
• Давление пневмосети: 0.5 MPa
• Высота машины: 1900 mm
• Требуемая занимаемая площадь: 1795 × 1850 mm
• Масса машины: 2600 kg
