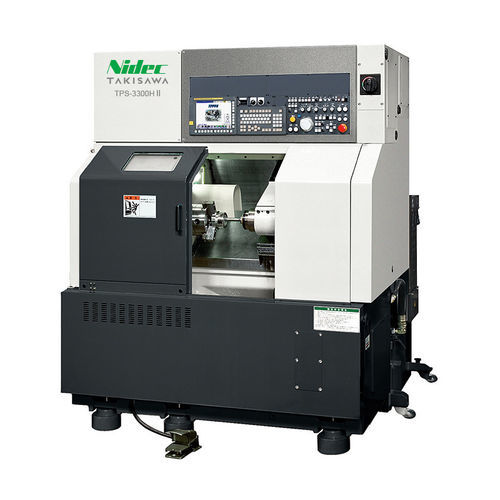

Обрабатывающий центр 3 оси TPS-3300HII

горизонтальныйдля алюминиядля токарной обработки

TAKISAWA TPS-3300HII — специализированный 3D-станок для обработки отверстий под поршневой палец, разработанный для высокоточной обработки внутренних профилей в виде колокола и овала, применяемых в автомобильных поршнях.

Обзор
TPS-3300HII от TAKISAWA обеспечивает комплексное решение для обработки отверстий под поршневой палец. Станок оснащён специализированным интерактивным программным обеспечением (TPPF3) для упрощённого создания 3D-программ и сочетает функции токарного станка с высокоскоростным шпинделем-инструментом для выполнения точной трёхмерной внутренней обработки и высокоскоростной финишной обработки. Уникальный спиральный метод скребления и высокоточный керамический механизм обеспечивают зеркальные поверхности и строгие допуски, подходящие для серийных и высокопроизводительных применений.

Ключевые возможности

• Спроектирован специально для обработки отверстий под поршневой палец; поддерживает колоколообразные, овальные и ступенчатые внутренние профили.
• Встроенное программное обеспечение TAKISAWA для обработки поршней (TPPF3) для упрощённой генерации 3D-программ.
• Сочетание осей типа токарного станка и высокоскоростного шпинделя-инструмента для 3D-внутренней обработки и высокоскоростной отделки.
• Уникальный спиральный метод скребления обеспечивает высокоточную обработку контуров и зеркальные поверхности.
• Позволяет создавать новые конструкции поршней, способствующие энергосбережению и экологическим целям.

Технические характеристики

• Скорость шпинделя (min⁻¹): Левый шпиндель: 1000 / Вращающийся инструмент: 42000
• Тип турели: Инструментальный шпиндель
• Двигатель шпинделя (kW): Левый шпиндель 7 / Вращающийся инструмент 15
• Электрическая мощность (kVA): 30.3
• Источник сжатого воздуха (MPa): 0.5
• Высота станка (mm): 1970
• Требуемая занимаемая площадь (mm): 1795×2640
• Масса станка (kg): 2800
