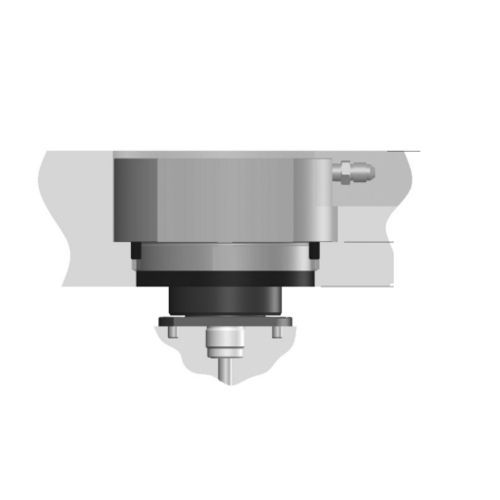

Гидравлический привод QCVG16

линейныйпоршневыйдвойного действия

Гидравлический привод для коллекторных систем, устанавливаемый в зажимную пластину. Привод охлаждается за счет системы охлаждения, встроенной в пластину, и оснащён механизмом, который автоматически удаляет воздух из гидравлических линий, когда поршень находится в полностью втянутом положении. Привод клапанного штифта Рабочая среда: гидравлическая жидкость Диапазон давления: 35–42 бар (500–600 фунтов на квадратный дюйм) Рабочее давление макс. 103 бар (1500 фунтов на квадратный дюйм) Расход: 1,8 л/мин Ход клапанного штифта: 16 мм Регулировка ± 1 мм с помощью регулировочной гайки с верхней стороны Усилие закрытия 6670 Н / 100 бар (1450 фунтов на квадратный дюйм) Усилие открытия 6670 Н / 100 бар (1450 фунтов на квадратный дюйм) Соединения Ø 1/8 NPT Охлаждение Среда Охлаждение зажимной пластины макс. 100 °C (210 °F). В зажимной пластине требуются охлаждающие каналы. Штифт клапана Диаметр штифта клапана Ø 5 мм, Ø 6 мм, Ø 8 мм Крепление Быстроразъёмное соединение, с фиксацией от поворота Доступные версии QCVG16M04 Стандартная комплектация (разрез показан на правой стороне) QCVG16M06 Датчик положения Опция для применения в системах hGate®. QCVG16M07 Опция концевого выключателя
