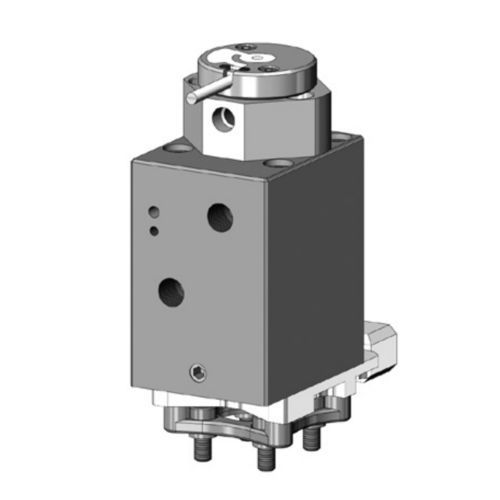

Гидравлический привод HYC4520M

линейныйпоршневыйдвойного действия

Привод для коллекторных систем, крепящийся к коллектору болтами. Между приводом и коллектором установлена необходимая охлаждающая пластина, предназначенная для охлаждения привода и его тепловой изоляции от горячей поверхности коллектора. Привод клапана Рабочая среда: гидравлическая Рабочее давление 3 л/мин Серия HYC4520M05 3 л/мин Время срабатывания ~0,5 с Регулировка ±1,5 мм с помощью регулировочных резьб снаружи (1740 psi) Соединения M12x1,5 (8-L) a) закрыто b) открыто Охлаждение Рабочая среда: охлаждающая вода Расход 6 л/мин Соединения M12x1,5 (8-L) макс. 3 привода в ряд c) разные положения на охлаждающей пластине Штифт клапана Диаметр штифта клапана Ø 6 мм, Ø 8 мм Крепление Быстроразъемное соединение, с защитой от проворачивания Доступные версии F/-R без датчика положения -F = Полное охлаждение для направляющей штифта клапана -R = Уменьшенное охлаждение для направляющей штифта клапана Мы рекомендуем охлаждать привод после окончания производства в течение 60 минут при температуре 30 °C для защиты от перегрева из-за теплового потока от коллектора.
