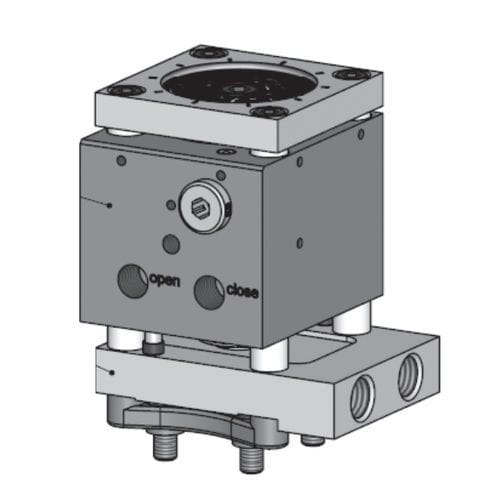

Пневматический привод PB series

линейныйс определением положенияс опционным датчиком

Пневматический привод серии PB с активным охлаждением крепится к коллектору болтами. Каждый привод может быть укомплектован опциональными ♦ термопарой (TC) ♦ и запатентованным датчиком положения (PS). Датчик положения определяет положение штифта и посылает сигнал на устройства activeGate®, обеспечивая управление положением в замкнутом цикле или индикацию положения штифта и контроль скорости с помощью интерфейса мониторинга клапана (VMI). Все приводы серии PB обладают следующими особенностями: ♦ Простая регулировка штифта клапана через вырез в верхней зажимной пластине ♦ Быстрое соединение штифта клапана ♦ Защита штифта клапана от вращения Охлаждение привода Охлаждающая пластина между приводом и коллектором (не показана) обеспечивает активное охлаждение направляющей иглы и привода, термически отделяя их от горячей поверхности коллектора. Максимум три привода можно соединить последовательно для создания независимого контура охлаждения, предотвращающего перегрев приводов. Поддержание охлаждения привода в течение пятнадцати минут после остановки производства предотвратит его перегрев. Охлаждающую пластину (B) можно поворачивать независимо от корпуса привода (A). Диаметр штифта клапана: 3 мм, 3,8 мм, 5 мм, 5 мм, 6 мм, 8 мм Серия сопел: 06E, 09E, 12E, 12E, 16E, 22E Регулировка штифта: ±1 мм, ±1,5 мм, ±1,5 мм Мин./макс. усилие закрытия: 754/1508 Н, 1696/3393 Н, 3016/6032 Н Мин./макс. усилие раскрытия 526/1052 Н 1468/2937 Н 2788/5576 Н Мин./макс. пневматическое давление 6/12 бар (87/175 фунт/кв. дюйм) 6/12 бар (87/175 psi) 6/12 бар (87/175 psi) Ход штифта клапана 8 мм 16 мм 16 мм Пневматические соединения M10x1,0 M10x1,0 M10x1,0 Температура охлаждения 30/60 °C 30/60 °C 30/60 °C Охлаждающие соединения M12x1,5 M12x1,5 M12x1,5
